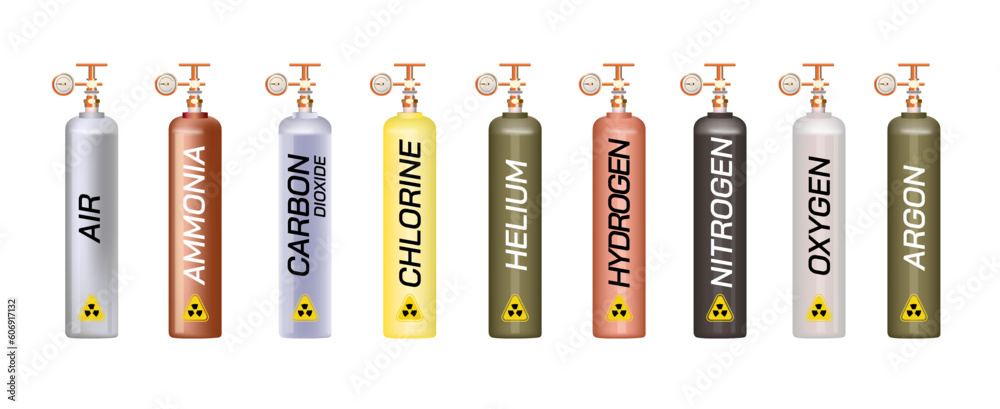

Analyzer 장비에서 사용하는 Gas Cylinder(가스 실린더)는 고압 상태의 다양한 가스를 안전하게 공급하는 핵심 장치입니다. 이때 실린더와 Analyzer를 연결해주는 부품이 바로 CGA Connector입니다.
CGA는 Compressed Gas Association의 약자로, 미국 압축가스협회에서 규정한 표준 규격을 의미합니다.
CGA Connector의 주요 역할
- 안전성 확보: 가스 종류별로 다른 나사산, 직경, 방향을 적용해 잘못된 연결을 원천적으로 차단합니다.
- 정밀한 분석 지원: Analyzer가 요구하는 정확한 가스 조성을 유지할 수 있도록 안정적인 연결을 제공합니다.
- 누출 방지: 고압 상태에서도 가스가 새지 않도록 밀폐 구조를 갖추고 있습니다.
- 표준화된 관리: 국제적으로 통용되는 규격을 따르므로, 글로벌 환경에서도 동일한 방식으로 관리가 가능합니다.
Analyzer에서 자주 쓰이는 가스와 CGA 규격
Analyzer 장비는 다양한 연구와 산업 현장에서 사용되며, 가스 종류에 따라 CGA 번호가 달라집니다.
| 가스 종류 | 대표 CGA 번호 | 특징 |
|---|---|---|
| 산소 (O₂) | CGA 540 | 의료 및 산업용 산소 실린더 |
| 질소 (N₂) | CGA 580 | 분석 장비에서 가장 많이 사용 |

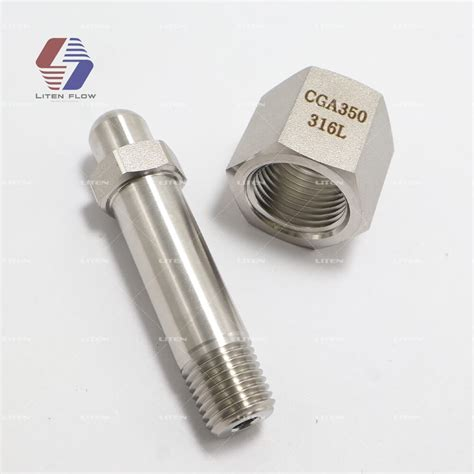

| 수소 (H₂) | CGA 350 | 가연성 가스로 특별한 안전 규격 필요 |
| 헬륨 (He) | CGA 580 | 질소와 동일 규격, 분석용 캐리어 가스로 활용 |
| 이산화탄소 (CO₂) | CGA 320 | 음료 산업 및 분석 장비에서 사용 |
현장에서 발생한 문제와 개선 필요성

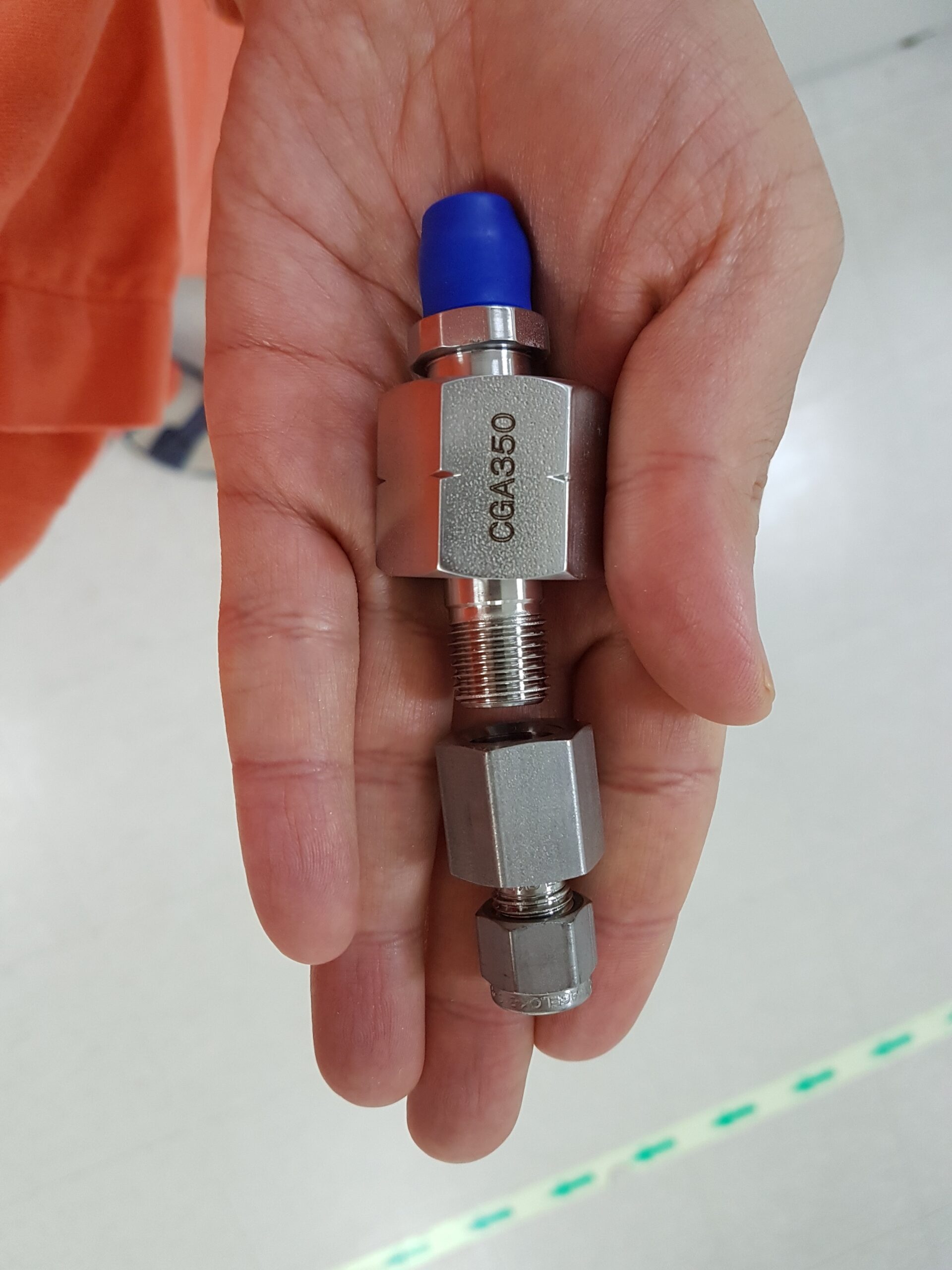

실제 경험으로, Analyzer Vendor가 CGA Connector를 공급한다고 했지만 현장에서 받아본 Connector가 Gas Cylinder와 맞지 않는 경우가 있었습니다.
이로 인해 Analyzer는 정상적으로 사용할 수 없었고, 결국 현장에서 별도로 CGA Connector를 다시 구매해야 하는 불필요한 비용과 시간이 발생했습니다.
이러한 문제를 방지하기 위해서는 Analyzer Vendor가 정확한 규격의 CGA Connector를 공급하도록 의무화해야 합니다. 특히 Vendor Print(장비 사양서, 공급 문서)에 해당 Connector의 규격을 명확히 표기하도록 요청하는 것이 중요합니다.
CGA Connector 사용 시 주의사항
- 가스 종류 확인: 실린더 라벨과 CGA 번호를 반드시 확인해야 합니다.
- 전용 렌치 사용: 일반 공구 대신 전용 렌치를 사용해 손상이나 누출을 방지합니다.
- 누출 테스트: 연결 후 비눗물 테스트 등으로 가스 누출 여부를 확인합니다.
- 정기 점검: Connector의 나사산 마모, 실링 상태를 주기적으로 점검해야 합니다.
- Vendor 관리: 공급 단계에서부터 정확한 규격을 문서화하고, Vendor Print에 표기하도록 요구해야 합니다.
결론
Analyzer 장비에서 Gas Cylinder와 CGA Connector는 단순한 연결 부품이 아니라, 안전성과 정확성을 동시에 책임지는 핵심 요소입니다. 그러나 Vendor가 잘못된 Connector를 공급하면 현장에서 불필요한 비용과 시간이 발생할 수 있습니다. 따라서 정확한 규격의 Connector 공급을 Vendor에게 의무화하고, Vendor Print에 이를 명확히 표기하도록 요청하는 것이 필수적입니다.
