플랜트 계측 설계에서 압력 게이지, 압력 트랜스미터, 압력 스위치는 공정 상태를 직접적으로 보여주는 핵심 계기입니다. 하지만 실제 공정 유체가 고온, 부식성, 점도가 높거나 슬러지를 포함하는 경우에는 계기를 직접 연결하는 것이 현실적으로 어렵습니다. 이때 사용되는 장치가 바로 Diaphragm Seal입니다.
Diaphragm Seal은 공정 유체와 계측기 사이에 물리적인 차단막 역할을 하여 계기를 보호하면서도 정확한 압력 전달을 가능하게 합니다. 단순히 Seal을 사용하는 것보다 어떤 방식으로 장착하느냐가 계측 신뢰성과 유지보수성에 큰 영향을 줍니다.
Diaphragm Seal의 역할과 적용 목적
Diaphragm Seal은 공정 유체가 직접 계기로 유입되는 것을 방지하는 동시에 내부에 충진된 Fill Fluid를 통해 압력을 전달합니다.
주요 목적은 다음과 같습니다.
- 고온 공정으로부터 계기 보호
- 부식성 유체로 인한 센서 손상 방지
- 점도 높거나 입자가 포함된 유체 측정 가능
- 위생 및 클린 공정 대응
특히 플랜트 제어 설계 단계에서는 단순한 보호 목적을 넘어 응답성, 정확도, 설치 위치, 유지보수 접근성까지 함께 고려해야 합니다.
Diaphragm Seal 주요 재질과 Fill Fluid
공정 유체와의 화학적 적합성을 기준으로 다음과 같은 재질이 사용됩니다.
- Stainless Steel
- Tantalum
- Inconel
- Monel
- Hastelloy
- PTFE
- PVC
재질 선택이 잘못되면 Seal 손상뿐만 아니라 계측 오차가 발생할 수 있습니다.
Fill Fluid
Diaphragm 내부에 채워지는 Fill Fluid는 압력 전달의 핵심 요소입니다.
- Glycerine
- Silicone Oil
- Hydraulic Oil
여기서 가장 중요한 포인트는 충진 시스템 내부에 공기가 절대 남아 있지 않아야 한다는 점입니다. 미세한 Air Pocket 하나만 있어도 응답 지연과 측정 오차로 이어질 수 있습니다.
Diaphragm Seal 장착 방식 종류
공정 조건과 설치 환경에 따라 다양한 장착 방식이 사용됩니다.
- Direct Mounting
- Remote Mounting
- Extended Diaphragm Seal
- Flange Mounting
- Threaded Mounting
각 방식은 적용 목적과 장단점이 명확히 구분됩니다.
Direct Mounting 방식의 특징
Direct Mounting은 Diaphragm Seal을 공정 배관이나 Vessel에 직접 연결하는 가장 기본적인 방식입니다.
주요 특징은 다음과 같습니다.
- 압력 전달 경로가 짧아 응답성이 우수함
- Lag Time이 거의 발생하지 않음
- 구조가 단순하여 제작 및 설치 비용 절감 가능
- 비교적 온도와 진동 조건이 완만한 공정에 적합
압력 변화가 민감한 공정에서는 Direct Mounting이 유리하지만, 고온이나 강한 진동 환경에는 한계가 있습니다.

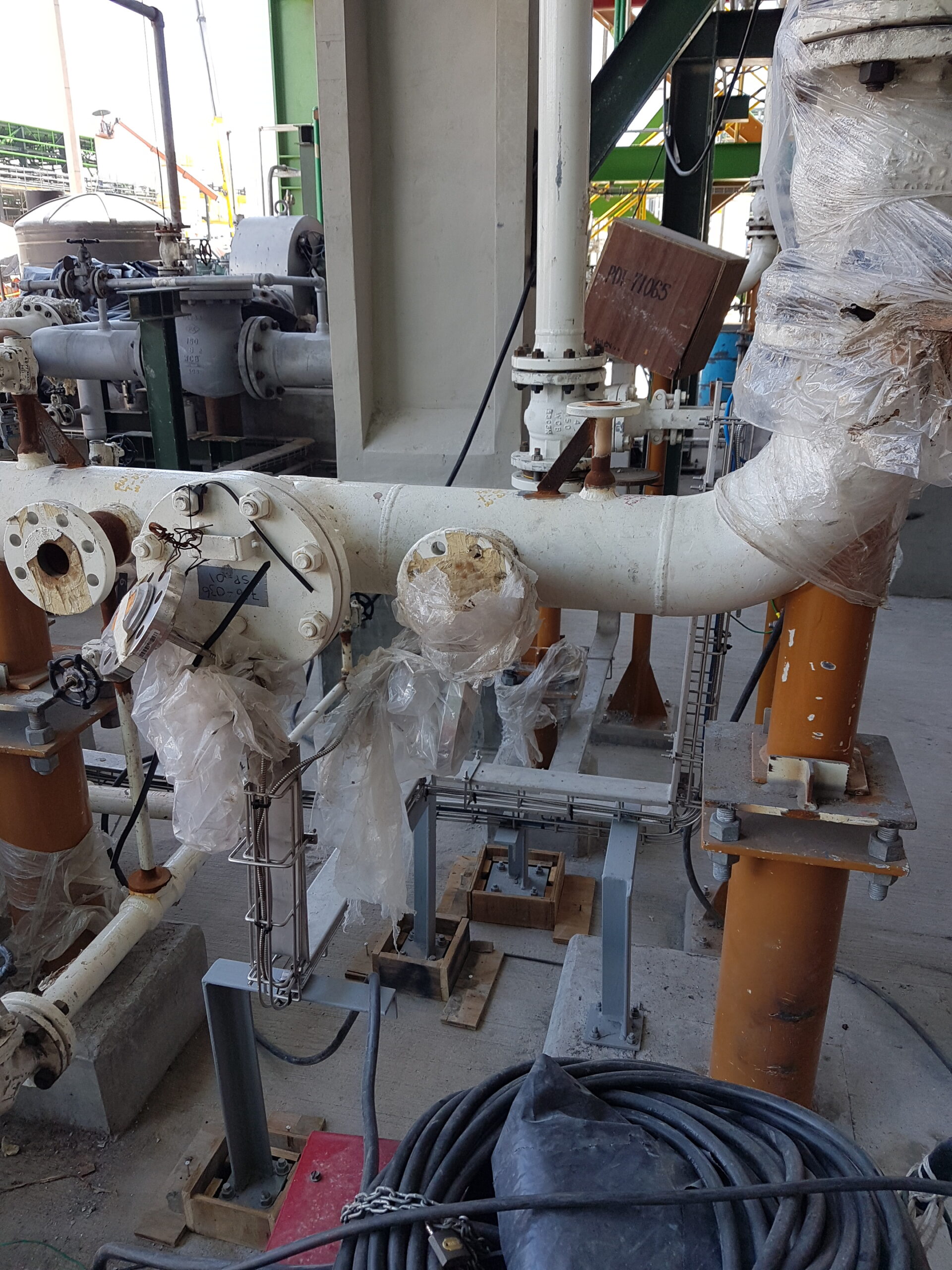

Remote Mounting 방식과 적용 사례
Remote Mounting은 Diaphragm Seal과 계기를 Capillary Tube로 분리 설치하는 방식입니다.
다음과 같은 조건에서 주로 사용됩니다.
- 고온 공정
- 강한 진동 환경
- 부식성 또는 위험 유체
- 계기 설치 위치 제한
Remote Seal은 계기를 공정으로부터 물리적으로 분리하여 보호하면서도 안정적인 측정을 가능하게 합니다. 다만 Capillary 길이가 길어질수록 온도 영향과 응답 지연이 발생할 수 있어 설계 단계에서 신중한 검토가 필요합니다.
Extended Diaphragm Seal의 필요성
Extended Diaphragm Seal은 Seal 길이를 의도적으로 늘린 형태입니다.
이 방식은 다음과 같은 상황에서 효과적입니다.
- 공정 내부로 일정 깊이 삽입이 필요한 경우
- 계기와 공정 연결부 간 이격이 필요한 경우
- 급격한 압력 변동을 완화해야 하는 경우
Extended Type은 교체가 상대적으로 용이하고, 압력 맥동을 완화하는 효과도 기대할 수 있습니다.
Flange Mounting과 Threaded Mounting 비교
Flange Mounting
- 높은 기밀성과 안정성
- 대구경 배관 및 Vessel에 적합
- 고압, 고위험 공정에 주로 사용
Threaded Mounting
- 구조가 단순하고 설치가 용이
- 유지보수 및 교체가 간편
- 비교적 소형 공정에 적합
설계자는 공정 압력, 유지보수 빈도, 현장 작업성을 함께 고려해 선택해야 합니다.
설계 경험에서 체감한 Diaphragm Seal 길이 검토의 중요성
실제 플랜트 설계 당시, 저는 3D Modeling을 통해 Diaphragm Seal의 길이와 설치 간섭을 사전에 검토한 경험이 있습니다.
특히 Remote Mounting과 Extended Diaphragm Seal을 적용하는 구간에서는 Seal 길이와 Capillary Routing이 계기 배치에 직접적인 영향을 주었습니다.
3D 모델링 단계에서 이를 충분히 검토하지 않으면, 계기 구매 이후 현장에서 길이가 맞지 않아 재주문하거나 임시 구조물을 추가해야 하는 상황이 발생할 수 있습니다.
이 경험을 통해 Diaphragm Seal은 설치 단계가 아니라 설계 단계에서 이미 완성도가 결정된다는 점을 확실히 체감했습니다.
Diaphragm Seal 장착 방식 선정 시 정리해야 할 기준
- 공정 유체 특성
- 온도와 압력 범위
- 계기 설치 위치와 접근성
- 유지보수 가능성
- Diaphragm Seal 길이와 Capillary 길이
이 요소들을 설계 단계에서 정리해두면 계기 구매와 시공 단계에서 불필요한 수정 작업을 크게 줄일 수 있습니다.
결국 Diaphragm Seal 장착 방식은 계측 정확도뿐 아니라 프로젝트 전체 일정과 비용에 영향을 미치는 중요한 설계 요소입니다.
