자동화재탐지설비에서 수신기와 발신기의 결선 구조를 정확히 이해하는 것은 설계·시공·점검 모든 단계에서 매우 중요합니다.
특히 P형 수신기를 사용하는 소규모 건물에서는 결선 방식의 이해 여부가 오작동과 미동작을 가르는 핵심 포인트가 됩니다.
이번 글에서는 소방 화재수신기와 발신기의 결선 원리와 실제 배선 흐름을 단계별로 정리해 보겠습니다.
소방 수신기의 역할과 기본 개념
소방설비에서 수신기는 전체 시스템의 중심 역할을 합니다.
컴퓨터의 CPU와 같이 입력 신호를 받아 판단하고 출력 신호를 제어하는 중앙처리장치라고 이해하시면 됩니다.
수신기는 다음과 같은 신호를 처리합니다.
- 화재감지기 신호
- 발신기 수동 신호
- 경종 및 표시등 제어
- 경계구역별 화재 표시
P형 수신기는 접점 방식, R형 수신기는 통신 방식을 사용한다는 점도 기본 개념으로 반드시 구분하셔야 합니다.

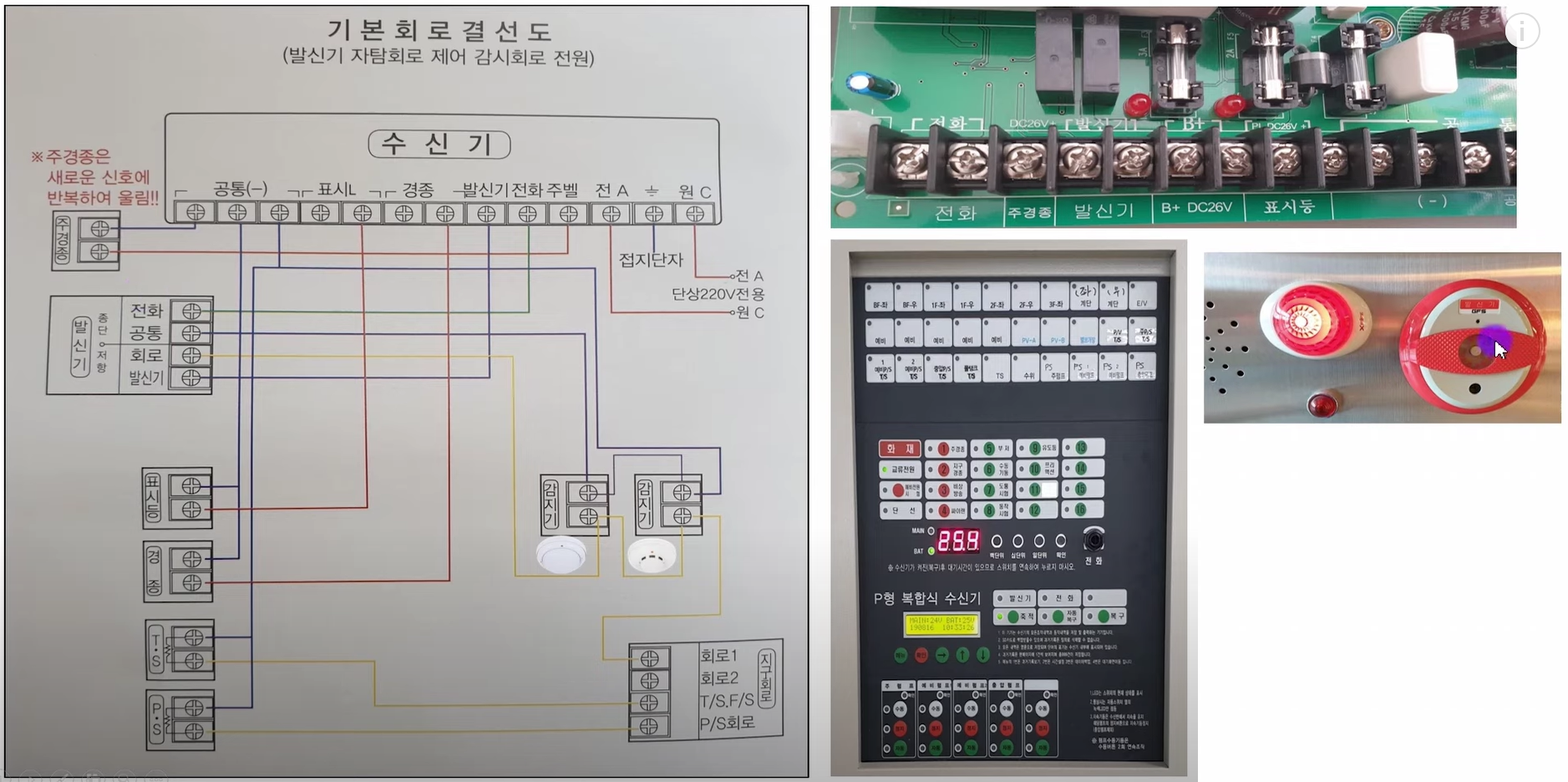

P형 수신기에 연결되는 발신기 관련 설비 구성
P형 수신기에서 발신기와 연계되는 주요 설비는 다음과 같습니다.
- 주경종
- 지구경종
- 발신기 표시등
- 발신기 수동 버튼
- 감지기 회로
- 전화 회로 (현재는 대부분 미설치)
이들 설비는 모두 수신기의 직류 24V 전원을 기준으로 결선됩니다.

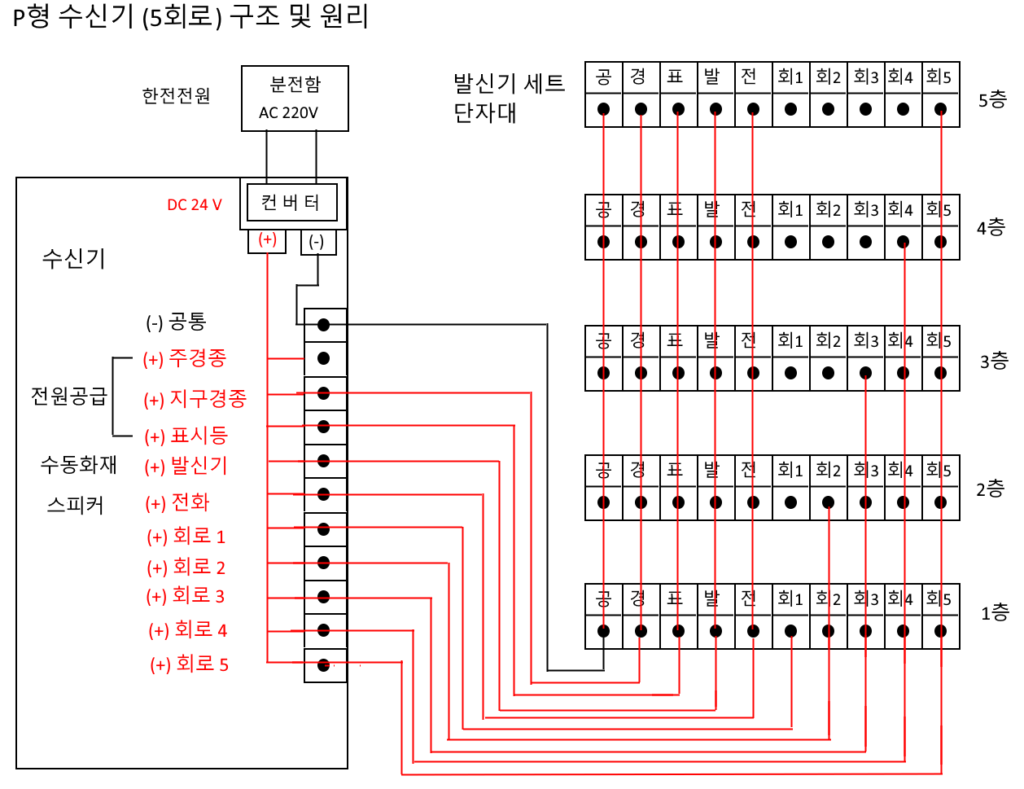

P형 수신기 전원 구조와 공통선 개념
수신기는 한전 전원을 분전반에서 받아 컨버터를 통해 DC 24V로 변환하여 사용합니다.
여기서 중요한 개념이 바로 공통선 (-) 입니다.
- 직류 전원의 마이너스 (-)는 모든 회로의 공통선
- 플러스 (+)는 각 설비별 개별 공급
즉,
공통선은 바닥선,
플러스선은 기능선으로 이해하시면 실무에서 혼동이 없습니다.
5층 이하 건물의 일제경보 방식 결선 구조
연면적 3,000㎡ 이하, 5층 건물에서는 일제경보 방식이 적용됩니다.
공통선 결선 방식
- 수신기 → 1층 발신기 세트
- 이후 2층~5층까지 점프 결선
경종 및 표시등
- 지구경종, 발신기 표시등, 발신기 수동버튼 전원 (+)
- 모두 1층부터 상부층까지 점프 결선
주경종은 수신기 내부에서만 동작하므로 외부 결선이 필요 없습니다.
화재경계구역별 감지기 회로 결선 원리
화재경계구역은 층별로 1개 회로가 설정됩니다.
- 회로1 → 1층
- 회로2 → 2층
- 회로3 → 3층
- 회로4 → 4층
- 회로5 → 5층
각 회로의 (+)선은 해당 층 단자대까지만 공급되며,
하부층을 점프하여 상부층으로 올라가는 구조입니다.
이 방식으로 인해 어느 층에서 화재가 발생했는지 수신기에서 명확히 구분할 수 있습니다.

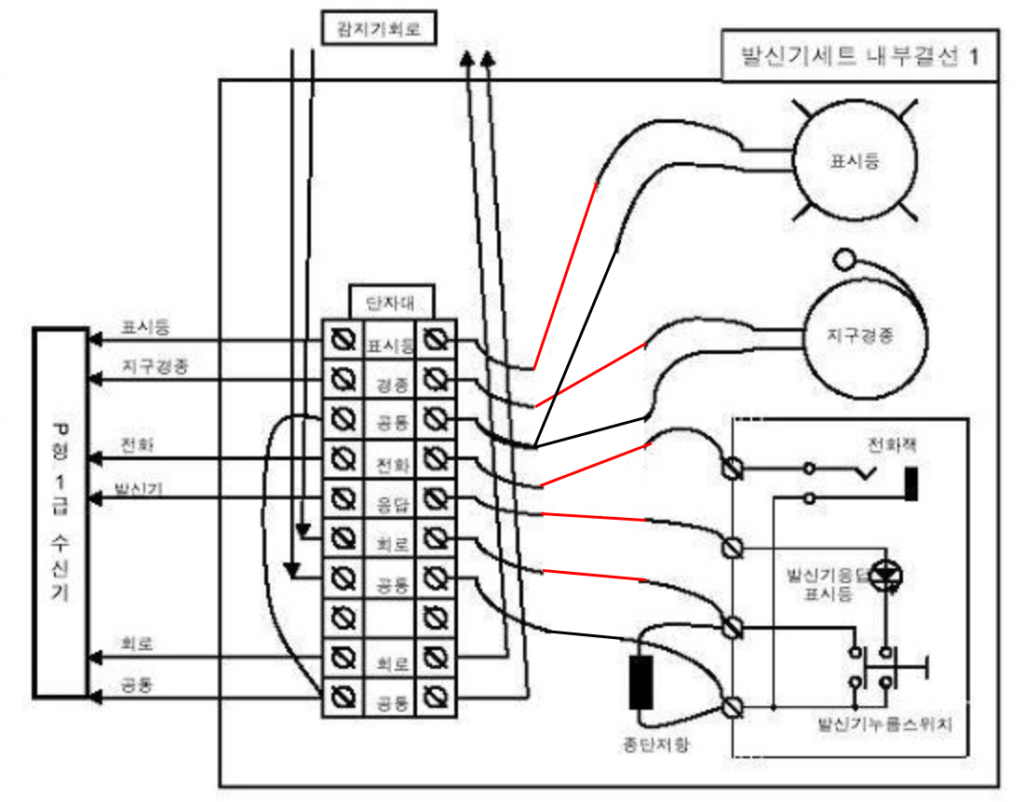

발신기 세트 내부 결선과 공통선 분리
실무에서는 공통선을 하나로 사용하지 않고 2계통으로 분리합니다.
- 경종 + 표시등 공통선
- 발신기 + 감지기 + 전화 공통선
발신기 단자 구성
발신기에는 총 4개의 단자가 존재합니다.
- 공통선 (-)
- 수동스위치 단자
- 전화 단자
- 감지기 회로 단자
공통선 (-)은 발신기, 감지기, 전화 회로에 모두 공통 연결됩니다.
발신기 내부 동작 원리와 결선 이유
발신기의 내부 단자대를 보면 다음 구조를 확인할 수 있습니다.
- 공통선 (-)이 내부에서 모두 연결
- 누름스위치 작동 시
공통선(-) ↔ 발신기 응답선(+) ↔ 감지기 회로선(+)
즉, 발신기 누름스위치를 누르게 되면 발신기 응답신호와 화재감지기의 화재신호가 동시에 수신기에 전달됩니다. 이에 따라 P형 수신기의 경우에는 수신기 내의 1층 경계구역에 화재신호등 켜지게 되고 동시에 발신기의 화재신호등이 켜지게 됩니다.
이로 인해 발생하는 결과는 다음과 같습니다.
- 수신기 해당 층 화재경계구역 점등
- 발신기 화재 표시등 점등
- 수신기 발신기 화재 표시 동시 점등
다만, 발신기 표시등은 어느 층에서 눌렸는지 구분이 불가능하므로
실제 화재 발생 층은 반드시 경계구역 표시등으로 확인해야 합니다.
정리하며
소방 화재수신기와 발신기의 결선 구조는 단순 배선이 아니라 논리 구조입니다.
공통선 개념, 회로선 점프 방식, 발신기 내부 동작 원리를 이해하시면
설계·시공·점검 시 실수를 크게 줄이실 수 있습니다.
특히 P형 수신기에서는 경계구역 회로 이해가 화재 위치 판단의 핵심이 됩니다.
