전기력선의 특징과 원리 완전 정리: 전기장을 시각적으로 이해하는 방법

전기력선은 플랜트 전기, 전력계통, 반도체 장비, 자동화 제어 등 다양한 산업에서 전기장을 분석할 때 가장 널리 활용되는 표현 방식입니다.

전기장은 보이지 않기 때문에 이를 시각적으로 해석하기 위한 개념이 전기력선이며, 전기장의 방향·세기·분포를 직관적으로 파악할 수 있게 해줍니다.

이 글에서는 전기력선의 개념, 특징, 관련 공식, 실제 활용까지 정리해보겠습니다.

전기력선의 기본 개념

전기력선은 전하 주변에 형성되는 전기장의 방향과 크기를 가상의 선으로 표현한 것입니다.
전기장의 크기 E는 다음과 같이 정의됩니다.

E = F / q
E = kQ / r²

여기서 k는 정전기 상수(약 8.99 × 10⁹ N·m²/C²)이며, 전기장 세기는 전하에서 멀어질수록 빠르게 감소합니다.
이 공식들은 전기력선의 밀도, 간격, 방향을 결정하는 기준이 됩니다.

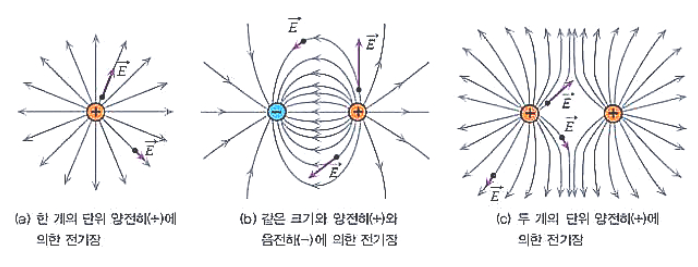

전기력선의 방향은 전기장 방향과 같습니다.

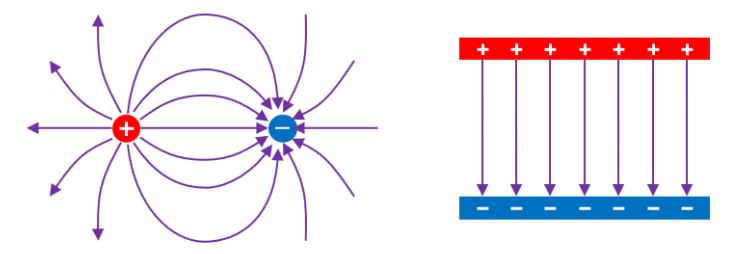

양전하에서 밖으로 뻗어나가고 음전하로 모여드는 흐름을 갖습니다.
따라서 전기력선을 보면 주변에 어떤 전하가 존재하는지 쉽게 파악할 수 있습니다.
이 특징은 전하 분포를 시각적으로 이해하는 데 중요한 역할을 합니다.

전기장이 한 지점에서 두 방향으로 동시에 작용할 수는 없습니다.
만약 전기력선이 교차한다면, 그 점에서 전기장 방향이 두 개라는 의미가 되므로 물리적으로 성립할 수 없습니다.
따라서 전기력선은 어떤 조건에서도 절대 서로 만나지 않습니다.

전기력선의 간격은 전기장의 세기를 그대로 반영합니다.
전기장이 강한 영역은 전기력선이 촘촘하며, 전기장이 약한 영역은 전기력선 간격이 넓습니다.

이 특징은 앞서 설명한 공식,
E = kQ / r²
에 따라 전하에서 가까울수록 전기장이 강하게 나타나는 원리와 일치합니다.

도체 내부는 전기장이 0이 되는 특성을 갖습니다.
이는 전하가 도체 표면에 분포해 내부 전계를 상쇄시키기 때문입니다.
따라서 전기력선이 도체 표면에 비스듬하게 접근하면 내부에 전기장이 생기므로 성립할 수 없습니다.

그 결과 전기력선은 항상 도체 표면에 직각으로 입사합니다.
고전압 설비의 절연 설계 및 전계 집중 검토에서 핵심적으로 활용되는 개념입니다.

전기력선은 전하에서 발생해 전하에서 소멸됩니다.
이 때문에 자기력선과 달리 폐곡선을 만들지 않습니다.
전기장이 전하의 존재와 직접적으로 연결되는 특성이 있기 때문입니다.

전기포텐셜 V는 다음과 같은 공식으로 표현됩니다.

V = kQ / r

전기장은 전기포텐셜의 기울기로 나타나며 다음과 같은 관계식을 따릅니다.

E = -∇V

이 식은 전기력이 전위가 낮아지는 방향으로 작용한다는 의미이며, 전기력선이 포텐셜 변화가 큰 영역에서 더 촘촘하게 나타나는 이유도 설명합니다.

전기력선 개념은 단순한 이론이 아니라 다양한 산업 현장에서 실질적으로 활용됩니다.

전기력선을 이해하면 장비 배치, 절연 설계, 전자파 영향 분석 등에서 훨씬 정확한 판단이 가능합니다.

전기력선은 전기장의 크기와 방향을 시각적으로 표현하는 가장 효과적인 방법이기 때문에 전기 설계와 제어 분야에서 반드시 이해해야 하는 개념입니다.
