제어 플랜트 설계 및 시공에서 유량 계측은 공정 제어의 정확도를 좌우하는 핵심 요소입니다. 그중 피토 튜브는 차압 기반 유량 계측 방식으로 구조가 단순하고 내구성이 우수하여 가스 및 공기 계통에서 널리 적용되고 있습니다. 그러나 실제 현장에서는 설계 단계의 작은 판단 차이가 시공 이후 계측 신뢰성 저하나 유지보수 문제로 이어지는 경우가 많습니다. 이번 글에서는 피토 튜브를 적용할 때 반드시 고려해야 할 기술적인 주의사항을 제어 설계 관점에서 정리합니다.
피토 튜브의 계측 원리와 제어 시스템 연계
피토 튜브는 유체 흐름 방향을 향한 전압 포트와 측면의 정압 포트 사이의 차압을 측정하여 유속을 계산합니다.
차압은 다음 관계식으로 표현됩니다.
ΔP = 1/2 × ρ × V²
여기서
ρ는 유체 밀도
V는 유속입니다.
제어 시스템에서는 이 차압 신호를 차압 트랜스미터를 통해 4–20mA 신호로 변환하여 DCS 또는 PLC에 전달하고, 밀도 보정과 제곱근 연산을 통해 실제 유량 값을 산출합니다. 따라서 피토 튜브 설치 조건이 불안정하면 차압 신호 자체가 흔들리게 되고, 제어 로직 전반에 오차가 누적될 수 있습니다.
유동 안정성을 고려한 설치 위치 선정
피토 튜브 설치 시 가장 중요한 기술적 요소는 유동 안정성입니다.
엘보, 티, 밸브, 댐퍼와 같은 배관 요소 이후에는 난류가 발생하며, 이 상태에서 측정된 차압은 실제 평균 유속을 대표하지 못합니다.
설계 시 일반적으로 권장되는 조건은
상류 직관부 10D 이상
하류 직관부 5D 이상 확보
입니다.
현장에서 이 조건을 충족하기 어려운 경우에는
다점식 피토 튜브 적용
유동 보정 계수 반영
CFD 검토 결과 반영
과 같은 대안을 검토하는 것이 필요합니다.
삽입 방향과 포트 정렬의 기술적 중요성
피토 튜브는 반드시 유체 흐름 방향과 정확히 정렬되어야 합니다.
방향 오차가 발생할 경우 전압 포트에 작용하는 동압이 감소하여 실제보다 낮은 유속이 계산됩니다.
특히 덕트 내부 설치 시
Flow Arrow 기준 확인
회전 방지 구조 적용
설치 후 방향 재확인
이 필수적입니다.
다점식 피토 튜브의 경우 각 측정 포인트가 동일한 유동 조건을 가정하고 설계되기 때문에, 삽입 각도 오차는 전체 평균 유량 오차로 확대됩니다.
메인터넌스를 고려한 상부 공간 확보의 설계 포인트
기술적으로 매우 중요한 요소이지만 설계 단계에서 자주 간과되는 부분이 메인터넌스 공간입니다.

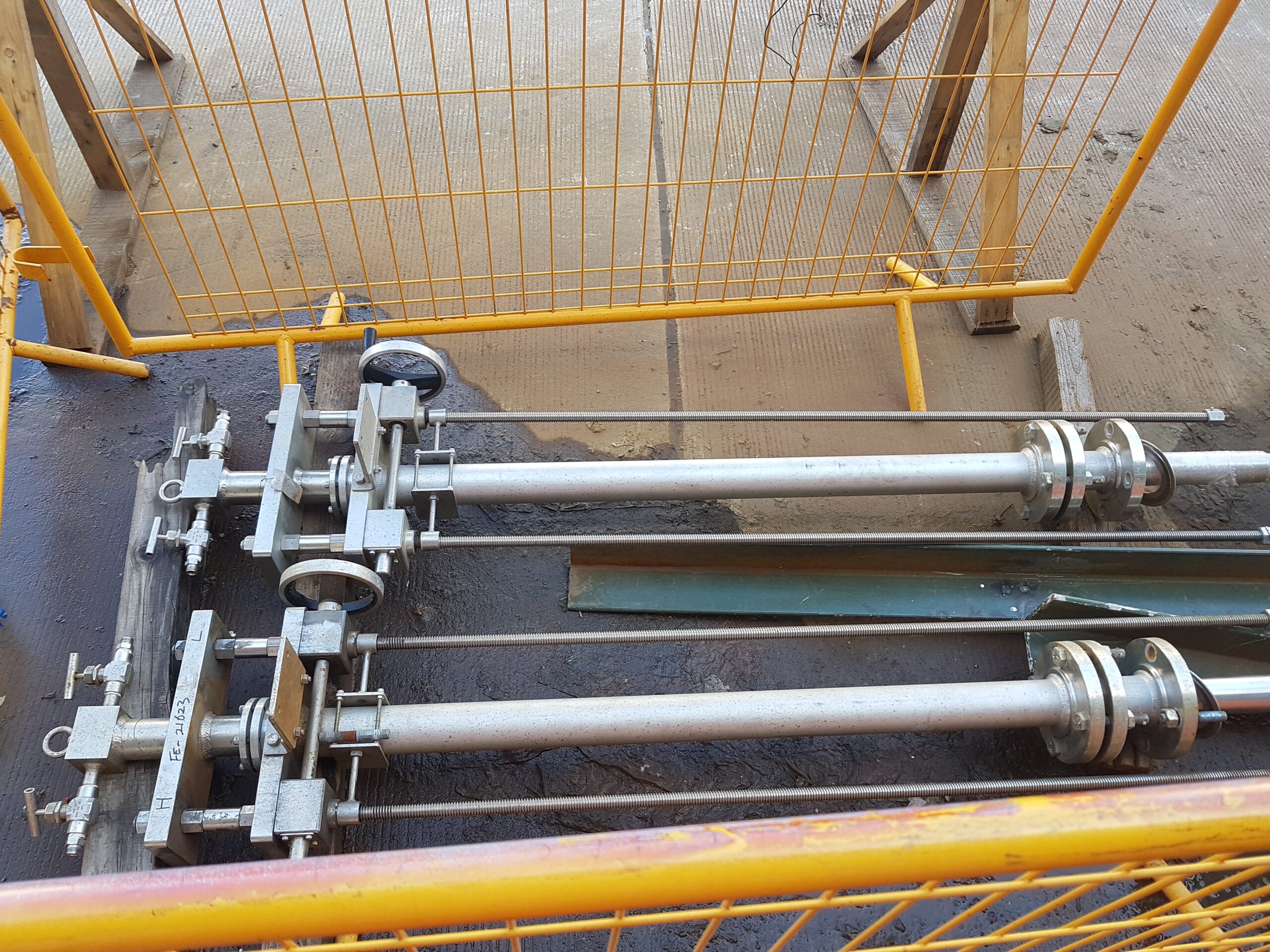

피토 튜브는
주기적인 내부 오염 점검
분진 및 이물질 제거
센서 교체
를 위해 튜브를 배관에서 인출해야 하는 구조입니다.
실제 현장 경험상 피토 튜브는 상부 방향으로 인출되는 경우가 대부분이기 때문에, 위쪽에 구조물이나 케이블 트레이가 설치되어 있으면 유지보수가 사실상 불가능해집니다.
저는 이후 프로젝트부터
3D 모델링 단계에서
피토 튜브 상부에 충분한 인출 공간 확보
인접 구조물과의 간섭 사전 제거
작업자 접근 동선 확보
를 필수 검토 항목으로 설정했습니다.
이러한 사전 설계 덕분에 시공 이후 피토 튜브 점검 및 교체 작업이 원활하게 이루어졌고, 계측 신뢰성 유지에도 큰 도움이 되었습니다.
차압 배관 설계와 신호 안정성
피토 튜브는 차압 트랜스미터와 함께 하나의 계측 루프를 구성합니다.
이때 차압 배관 설계가 부적절하면 신호 지연, 영점 드리프트, 응답성 저하가 발생할 수 있습니다.
가스 계통에서는
Impulse Line 내 응축 방지
배관 경사 유지
Drain 포인트 최소화
가 중요하며,
차압 트랜스미터는
피토 튜브와 최대한 근접 설치
외부 진동 영향 최소화
주변 온도 변화 최소화
를 기준으로 배치하는 것이 바람직합니다.
진동과 구조 강성 검토
배관 직경이 크거나 유속이 높은 경우, 피토 튜브는 유체에 의한 진동 영향을 받을 수 있습니다.
이로 인해
피로 파손
차압 신호 노이즈 증가
장기 신뢰성 저하
가 발생할 수 있습니다.
따라서 설계 시
배관 두께
삽입 길이
지지 구조 유무
를 함께 검토하여 구조 강성을 확보해야 합니다.
설계 단계 체크 포인트 정리
피토 튜브 적용 시 설계 단계에서 반드시 점검해야 할 핵심 항목은 다음과 같습니다.
유동 안정 구간 확보 여부
삽입 방향과 정렬 정확성
상부 메인터넌스 공간 확보 여부
차압 배관 경로와 길이 적정성
진동 및 구조 강성 검토
이 항목들은 시공 이후 수정 비용이 매우 크기 때문에 초기 설계 단계에서 철저한 검토가 필요합니다.
마무리 정리
피토 튜브는 단순한 유량 계측기처럼 보이지만,
유동 조건, 설치 방향, 차압 배관, 그리고 메인터넌스 공간 확보 여부에 따라 계측 신뢰성이 크게 달라집니다.
특히 상부 메인터넌스 공간을 고려한 설계는 현장 운전 안정성과 유지보수 효율을 동시에 확보하는 핵심 요소입니다.
제어 플랜트 설계 단계에서 한 번 더 기술적으로 검토하는 과정이
시공 이후 수년간 안정적인 제어 품질로 이어진다는 점을 분명히 말씀드릴 수 있습니다.
