플랜트 산업에서 방폭 설비는 선택이 아니라 필수 기준입니다.
가스나 분진이 존재하는 환경에서는 전기 설비의 작은 결함도 대형 사고로 이어질 수 있기 때문에, 방폭 구조를 정확히 이해하고 올바르게 선택하는 것이 안전의 핵심입니다.

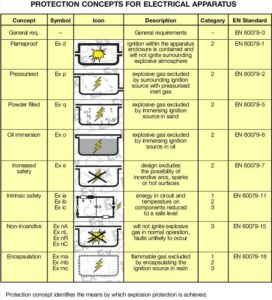

이 글에서는 산업 플랜트에서 가장 널리 사용되는 네 가지 방폭 방식인 내압, 유입, 본질안전, 안전증 방식을 구조 중심으로 비교해 설명합니다. 설계 단계는 물론 유지보수와 안전 진단에도 도움이 될 수 있도록 실무 관점에서 정리했습니다.
내압 방폭 방식 Ex d
내압 방식은 장치 내부에서 폭발이 일어나더라도 그 충격을 외부로 전달하지 않도록 설계된 구조입니다. 두꺼운 금속 하우징, 정밀한 접합부 설계, 높은 기계강도가 특징이며 폭발을 내부에서 억제하는 개념으로 이해할 수 있습니다.
실제 현장에서는 모터, 전동기, 스위칭 장비 등 고전력 설비에서 많이 사용됩니다. Zone 1과 같이 위험도가 높은 지역에서도 적용할 수 있지만, 유지보수 시 케이스 개방이 어렵고 무게가 증가한다는 점이 구조적 특성입니다.
유입 방폭 방식 Ex p
유입 방식은 장치 내부로 청정 공기 또는 비활성 가스를 지속적으로 공급해 내부 농도를 안전한 상태로 유지하는 구조입니다. 내부를 안전한 환경으로 만드는 방식이기 때문에 일반 전기부품을 사용할 수 있는 유연성을 제공합니다.
대형 제어반, 분석기 패널과 같이 넓은 공간을 가지고 있는 설비에서 널리 사용됩니다. 다만 압력 유지를 위한 퍼지 장치와 감시 시스템이 필수이며 구조가 다소 복잡합니다.
본질안전 방폭 방식 Ex i
본질안전 방식은 회로 에너지를 점화에 필요한 수준 이하로 제한하는 구조입니다. 전류와 전압을 근본적으로 제한해 스파크나 고온 발생이 불가능한 회로를 만드는 방식입니다.
센서, 통신 설비, 계측기처럼 저전력 장비에 적합하며 Zone 0과 같은 최상위 위험 지역에서도 사용 가능합니다. 유지보수가 쉽다는 장점이 있으나 고전력 설비에는 사용할 수 없습니다.
안전증 방폭 방식 Ex e
안전증 방식은 내부 폭발을 견디는 구조가 아니라 애초에 점화원이 발생하지 않도록 설계하는 방식입니다. 절연 강화, 단락 방지, 온도 관리 구조가 핵심이며, 예방 중심의 개념이라고 볼 수 있습니다.
단자대, 조명기기, 모터 단자함 등 위험도가 낮은 Zone 2에서 많이 사용되며 구조가 단순해 유지보수에 유리합니다.
방폭 방식 선택 시 고려 요소
방폭 설비는 현장 환경, 위험 구역 분류, 기기의 전력 수준, 유지보수 난이도, 운영 조건 등 다양한 요인을 함께 고려해 결정해야 합니다. 내압은 고전력 중심, 본질안전은 계측과 통신 중심, 유입은 대형 패널 중심, 안전증은 일반 설비의 안전성 강화 중심으로 이해하면 실무 활용에 도움이 됩니다.
마무리
방폭 설비의 선택은 플랜트 안전을 결정하는 중요한 단계입니다. 설계 단계에서 각 방폭 방식의 구조적 특징을 정확히 이해하고 적절한 방식을 적용하면 사고를 크게 줄이고 시스템의 신뢰성을 높일 수 있습니다.
오늘 정리한 네 가지 방폭 방식은 전기와 계장 엔지니어가 반드시 숙지해야 하는 핵심 개념이며 실제 현장에서도 가장 많이 활용되는 기준입니다.
