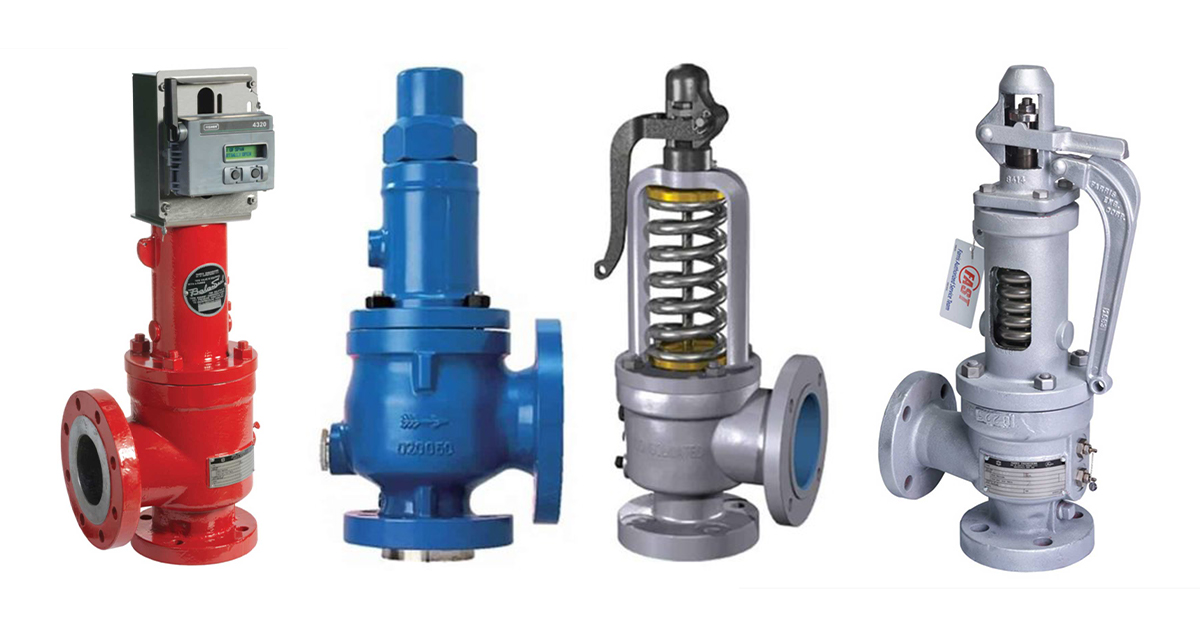

플랜트에서 Pressure Safety Valve는 과압 상황에서 설비와 인명을 보호하는 최종 안전장치입니다.
PSV는 설정 압력에 도달했을 때만 개방되어야 하며, 그 이전에는 완벽하게 밀폐 상태를 유지해야 합니다.
이 밀폐 성능을 확인하는 시험이 바로 PSV Leak Test입니다.
PSV Leak Test는 시운전, 정비, 정기검사 단계에서 필수적으로 수행되며, 시험 결과에 따라 플랜트 재가동 여부가 결정되기도 합니다.
이번 글에서는 현장에서 실제 적용되는 PSV Leak Test 절차, 시험 방식, CDTP 개념과 주의사항을 정리해보겠습니다.
PSV Leak Test의 목적과 중요성
PSV Leak Test는 밸브가 닫혀 있어야 할 조건에서 누설 없이 Seat Tightness를 유지하는지를 확인하는 시험입니다.
미세한 누설이라도 장기적으로는 공정 압력 손실, 가연성 가스 방출, 환경 규제 위반으로 이어질 수 있습니다.
특히 가스 플랜트나 고압 공정에서는 PSV 누설이 대형 사고의 시작점이 될 수 있기 때문에 Leak Test는 필수 안전 절차로 관리됩니다.
PSV Leak Test 수행 시점
PSV Leak Test는 다음 시점에서 수행됩니다.
신규 PSV 설치 후
정비 또는 오버홀 이후
플랜트 시운전 전
정기 점검 및 법정 검사 시
이 중에서도 정비 후 Leak Test는 재가동 승인과 직결되는 핵심 단계입니다.
PSV Leak Test 방식 개요
PSV Leak Test는 크게 두 가지 방식으로 수행됩니다.
Air 또는 Nitrogen을 사용하는 방식
Water를 사용하는 방식
시험 목적과 현장 여건에 따라 적절한 방법을 선택합니다.
PSV Leak Test Using Air or Nitrogen
Air 또는 Nitrogen을 사용하는 방식은 가장 일반적인 Leak Test 방법입니다.
시험 절차
PSV를 시험용 Test Bench에 고정합니다.
밸브가 흔들리거나 변형되지 않도록 표준 설치 상태를 유지합니다.
CDTP 값을 확인합니다.
CDTP는 PSV Tag Plate 또는 Datasheet에 기재되어 있으며, 없는 경우 계산이 필요합니다.
Needle Valve를 사용해 압력을 천천히 상승시킵니다.
시험 압력은 CDTP의 90퍼센트까지 적용하며, 급격한 압력 상승은 금지됩니다.
밸브 Outlet에 투명 튜브를 연결하고, 반대쪽 끝을 물이 담긴 용기에 담급니다.
기포 발생 여부를 관찰합니다.
기포 수가 허용 기준 이내면 시험 합격이며, 초과 시 불합격입니다.
불합격 시에는 제조사 가이드에 따라 조치하거나 벤더에 문의합니다.
PSV Leak Test Using Water
Water 방식은 누설을 육안으로 직접 확인할 수 있어 직관적인 방법입니다.
시험 절차
PSV를 Test Bench에 정확히 장착합니다.
CDTP 값을 확인합니다.
시험 전 PSV 내부를 물로 채웁니다.
이 과정은 미세 누설을 즉시 확인하는 데 도움이 됩니다.
Needle Valve를 열어 압력을 서서히 CDTP의 90퍼센트까지 상승시킵니다.
Outlet에서 물이 떨어지는지 관찰합니다.
누설량이 허용 기준 이내이면 합격, 초과 시 불합격으로 판정합니다.
불합격 시에는 벤더 매뉴얼에 따라 조치합니다.
CDTP란 무엇인가
CDTP는 Cold Differential Test Pressure의 약자입니다.
이는 실제 플랜트 운전 조건이 아닌 시험 환경에서 적용하는 보정된 시험 압력입니다.
CDTP가 실제 설정 압력보다 낮게 적용되는 이유는 다음과 같습니다.
고온 운전 시 스프링 강도 변화
실제 운전 시 존재하는 Back Pressure
시험 시 대기압 조건 차이
일반적인 CDTP 계산 개념은 다음과 같습니다.
CDTP = (Set Pressure – Constant Back Pressure) × Temperature Correction Factor
Temperature Correction Factor는 제조사에서 제공하는 값을 반드시 적용해야 합니다.
Warranty 상태 PSV의 주의사항
PSV가 제조사 보증 기간 내에 있는 경우에는 주의가 필요합니다.
보증 기간 중에는 시험만 허용되는 경우가 많습니다.
Leak Test에서 불합격하더라도 임의 분해나 수리는 금지됩니다.
반드시 제조사 또는 공식 벤더에 통보해야 보증이 유지됩니다.
마무리 정리
PSV Leak Test는 단순한 점검이 아니라 플랜트 안전을 검증하는 핵심 절차입니다.
Air, Nitrogen, Water 방식 각각의 특성을 이해하고, CDTP 개념을 정확히 적용하는 것이 중요합니다.
무엇보다 시험은 제조사 매뉴얼, 사내 표준 절차, 관련 법규를 최우선으로 준수해야 합니다.
PSV Leak Test를 철저히 수행하는 것이 결국 플랜트 전체의 신뢰도와 안전 수준을 높이는 길입니다.
