플랜트 제어 설계에서 Level Sketch는 공정 흐름을 높이 기준으로 정리해 전체 설비 배치를 더 정확하게 이해할 수 있도록 돕는 핵심 도면입니다. 단순한 평면 배치로는 확인하기 어려운 기기 높이, 배관 흐름, 구조물과의 간섭 등을 시각적으로 표현해 설계 품질을 높이는 역할을 합니다.
특히 Level Sketch는 FEED 단계부터 상세설계까지 지속적으로 업데이트되며, 공정 설계와 배관 설계, 전기 및 계장 설계가 서로 일관성을 갖도록 연결해주는 중요한 기준 자료가 됩니다. 이러한 이유로 초기 단계에서 정확하게 작성해두면 전체 프로젝트의 안정성과 효율이 크게 향상됩니다.
Level Sketch에 포함되어야 하는 주요 요소

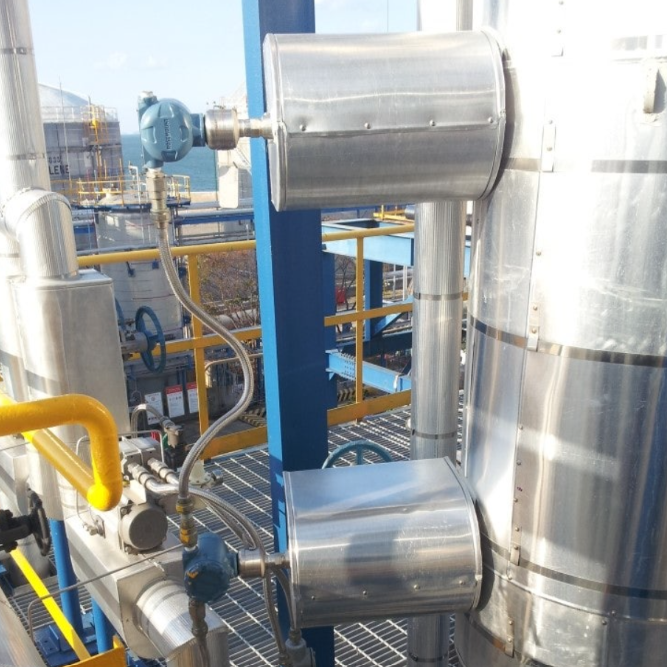

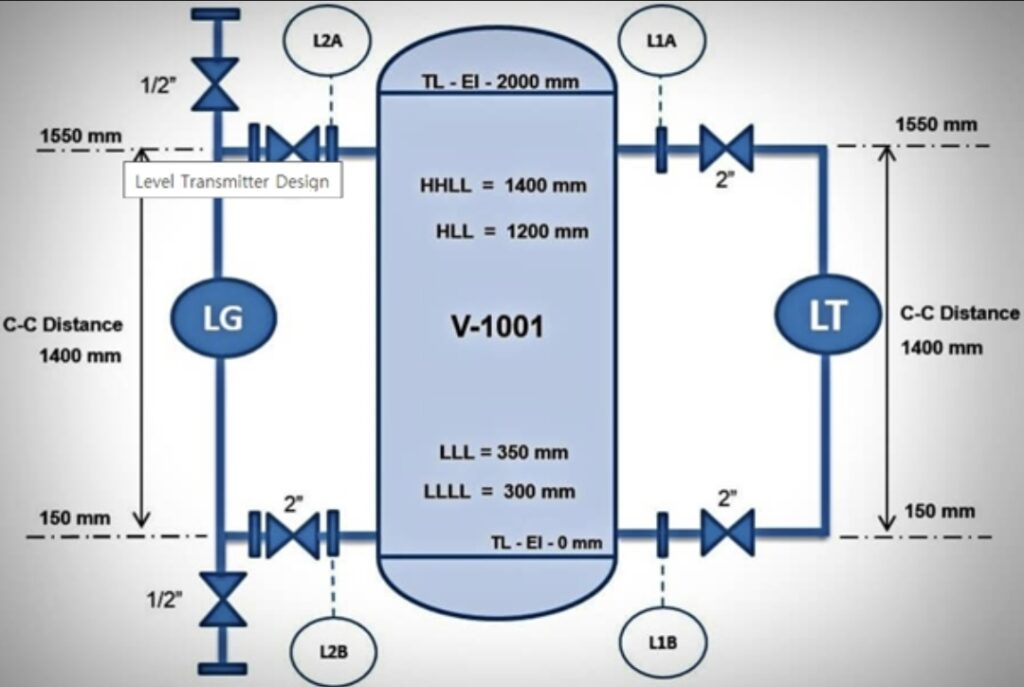

Level Sketch에는 기계, 배관, 전기, 계장 등 다양한 분야의 정보가 함께 반영됩니다. 가장 먼저 정의해야 할 항목은 주요 설비의 기준 높이입니다. 탱크 바닥 높이, Vessel Skirt 높이, Pump Suction Nozzle 중심 높이 등은 배관과 공정 흐름의 기준이 되기 때문에 매우 중요합니다.
배관의 높이 변화와 경사 조건도 필수적으로 포함됩니다. 중력 흐름을 이용하는 배관이나 응축수가 발생하는 라인은 경사도 조건을 만족해야 하므로, Level Sketch에서 높이 변화가 명확히 표현되어야 합니다. Vent와 Drain의 시작점과 끝점도 함께 표시해 유체 흐름이 정상적으로 유지될 수 있도록 해야 합니다.
또한 케이블 트레이 레벨, 구조물 보와의 간섭 가능성, 플랫폼 설치 공간 등도 함께 검토되어야 합니다. 이 요소들은 시공 단계에서 충돌을 예방하고 유지보수 접근성을 확보하는 데 중요한 역할을 합니다.
Level Sketch가 플랜트 설계에서 중요한 이유
Level Sketch는 설계 과정 전반에서 공정의 안전성과 시공성을 확보하기 위해 필수적인 도면입니다. 설비 간 높이가 적절히 설계되지 않으면 NPSH 부족, 응축수 고임, Flash 발생, 배관 Hammer 현상 등 다양한 문제가 발생할 수 있습니다. 이러한 문제는 운전 안정성을 떨어뜨릴 뿐만 아니라 설계 변경 비용을 크게 증가시키는 요인이 됩니다.
또한 Level Sketch는 배관과 구조물, 케이블 트레이 간의 충돌을 사전에 확인할 수 있어 설계 변경을 최소화하는 데 도움이 됩니다. 공정, 배관, 전기, 계장 등 여러 분야가 서로 영향을 주는 만큼 설계 단계에서 Level Sketch는 기본 자료로 활용되며, 분야 간 협업의 중심 역할을 합니다.
설계 변경이 발생할 때마다 Level Sketch를 함께 업데이트하는 것도 매우 중요합니다. 변경된 기기 높이나 구조물 정보가 반영되지 않으면 이후 단계에서 문제를 발견하게 되고, 이는 전체 일정에도 영향을 줄 수 있습니다. 그렇기 때문에 Level Sketch는 설계 과정에서 지속적으로 관리해야 하는 도면입니다.
Level Sketch 작성 시 고려해야 할 실무 사항
Level Sketch를 작성하실 때 전문가들이 특히 강조하는 몇 가지 실무 포인트가 있습니다. Pump Suction Line은 NPSH Margin을 충분히 확보할 수 있도록 높이 변화를 최소화해 배치하는 것이 좋습니다. Drain이 모이는 최하단 지점은 구조팀의 배수 계획과 일치해야 하며, 중력 배관은 경사도와 유속 조건을 함께 고려해야 합니다.
Vent Header는 구조물과 간섭이 없는 위치를 우선 확인해야 하며, 케이블 트레이는 고온 배관이나 열원과 일정 거리를 유지하도록 설계해야 합니다. Tower나 Reactor처럼 높이가 큰 장비들이 많기 때문에 장비 간 높이 기준을 결정하실 때는 해당 공정 조건을 충분히 검토하는 것이 필요합니다.
Level Sketch는 단순한 스케치가 아니라 전체 플랜트 설계의 품질을 결정하는 중요한 자료이므로, 공정팀과 배관팀, 전기·계장팀, 구조팀이 함께 검증하는 과정이 반드시 필요합니다. 이렇게 협업을 통해 도면을 완성하면 시공성과 안정성, 유지보수성까지 모두 개선할 수 있습니다.
마무리
플랜트 제어 설계에서 Level Sketch는 높이를 기준으로 공정 흐름을 시각화해 설계의 완성도를 높이는 중요한 도면입니다. 설비 간 높이 설정과 배관 흐름, 구조물과의 간섭 등을 정확하게 확인할 수 있어 설계의 안전성과 시공성을 높일 수 있습니다.
정확한 Level Sketch를 초기 단계부터 적용하고 지속적으로 업데이트하시면 설계 품질뿐 아니라 전체 플랜트의 안정성과 운영 효율도 크게 향상될 것입니다. 앞으로의 플랜트 프로젝트에서도 Level Sketch는 설계의 핵심 역할을 계속해 나갈 것입니다.
