플랜트 제어 시스템에서 신호의 종류를 정확히 구분하는 것은 단순한 설계 문제가 아니라 안전과 직결된 핵심 요소입니다.
특히 폭발 위험이 존재하는 공정에서는 IS와 Non-IS의 구분 여부가 사고 발생 가능성을 크게 좌우합니다.
현장에서는 여전히 두 개념을 혼동하거나, 비용과 편의성을 이유로 안전 기준을 단순화하는 사례도 적지 않습니다.
하지만 작은 판단 오류 하나가 대형 플랜트 사고로 이어질 수 있다는 점에서 이 구분은 결코 가볍게 볼 수 없습니다.
IS와 Non-IS는 적용 위치부터 배선 방식, 유지보수 기준까지 완전히 다른 접근이 필요합니다.
이번 글에서는 플랜트 제어 관점에서 IS와 Non-IS를 명확히 구분하고, 실무에서 올바르게 취급하는 방법을 정리해보겠습니다.
플랜트 제어에서 Non-IS와 IS를 반드시 구분해야 하는 이유
플랜트 제어 시스템에서는 신호의 안전 등급에 따라 설계와 시공, 유지보수 방식이 완전히 달라집니다.
특히 폭발 위험 지역(Hazardous Area) 이 존재하는 공정에서는 Non-IS와 IS의 구분이 사고 예방의 핵심이 됩니다.
이 구분이 명확하지 않으면 작은 전기 스파크 하나로도 대형 사고로 이어질 수 있습니다.
IS와 Non-IS의 기본 개념 정리
IS(Intrinsically Safe)란 무엇인가
IS는 본질안전 방폭 방식으로, 회로 자체의 에너지를 제한하여 점화 에너지가 발생하지 않도록 설계된 제어 신호를 의미합니다.
주로 Zone 0, Zone 1과 같은 고위험 지역에서 사용됩니다.
IS 신호의 핵심 특징
- 회로 에너지 제한
- Spark 및 Thermal ignition 방지

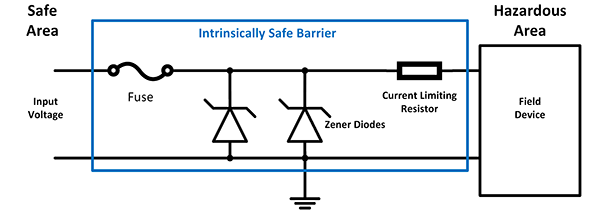

- Zener Barrier 또는 IS Barrier 필수 사용
- 위험지역 필드 계기와 직접 연결 가능
Non-IS란 무엇인가
Non-IS는 본질안전 설계가 적용되지 않은 일반 제어 신호를 의미합니다.
에너지 제한이 없기 때문에 폭발 위험 지역에서는 직접 사용이 불가합니다.
Non-IS 신호의 특징
- 일반 제어 전압 및 전류 사용
- Barrier 없이 PLC I/O 직접 연결
- Safe Area에서만 사용 가능
IS와 Non-IS의 주요 차이점 비교
| 구분 | IS | Non-IS |
|---|---|---|
| 적용 지역 | Hazardous Area | Safe Area |
| 에너지 제한 | 있음 | 없음 |
| Barrier 필요 여부 | 필수 | 불필요 |
| 설치 비용 | 높음 | 낮음 |
| 유지보수 난이도 | 높음 | 낮음 |
설계 단계에서 이 차이를 고려하지 않으면 배선 재시공, 인증 문제, 시운전 지연이 발생할 수 있습니다.
IS와 Non-IS 신호의 올바른 취급 방법
IS 신호 취급 시 주의사항
IS 신호는 단순히 Barrier만 설치한다고 끝나는 것이 아닙니다.
접지, 배선, 분리 규칙을 함께 지켜야 합니다.
- IS와 Non-IS 배선은 반드시 분리 포설
- IS 접지는 전용 접지 사용
- Barrier 정격과 필드 계기 인증(ATEX, IECEx) 일치 확인

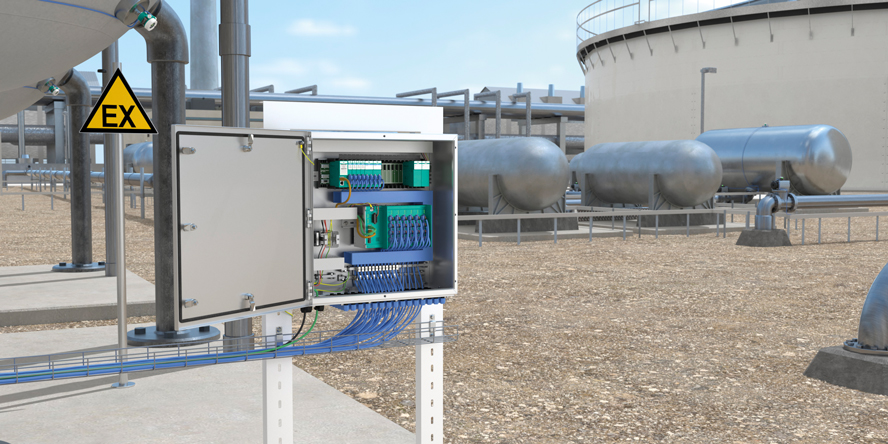

- Junction Box 내부에서도 IS/Non-IS 단자 분리
Non-IS 신호 취급 시 주의사항
Non-IS 신호는 Safe Area에서만 운용해야 하며, 위험지역으로 진입할 경우 방폭 인클로저 또는 격리 방식 변경이 필요합니다.
- Hazardous Area 진입 시 사용 금지
- 방폭 판넬 내부 사용 시 인증 확인
- IS 회로와 혼선 방지 필수
현장 실무에서 자주 발생하는 실수
가장 흔한 문제는 IS와 Non-IS를 같은 케이블 트레이에 포설하는 경우입니다.
또한 Barrier 이후 배선을 일반 신호처럼 취급해 접지를 공유하는 실수도 자주 발생합니다.
이러한 실수는 시운전 단계에서 승인 불가 또는 운전 중 사고 위험 증가로 직결됩니다.
플랜트 제어 설계에서 반드시 기억해야 할 핵심
IS와 Non-IS의 구분은 단순한 신호 분류가 아니라 사람과 설비를 보호하는 안전 설계의 출발점입니다.
초기 설계 단계에서 위험지역 분류와 신호 타입을 명확히 정의하고, 시공과 유지보수까지 일관되게 관리하는 것이 무엇보다 중요합니다.
플랜트 제어에서는 비용 절감보다 안전 우선의 판단이 결국 가장 효율적인 선택이 됩니다.
