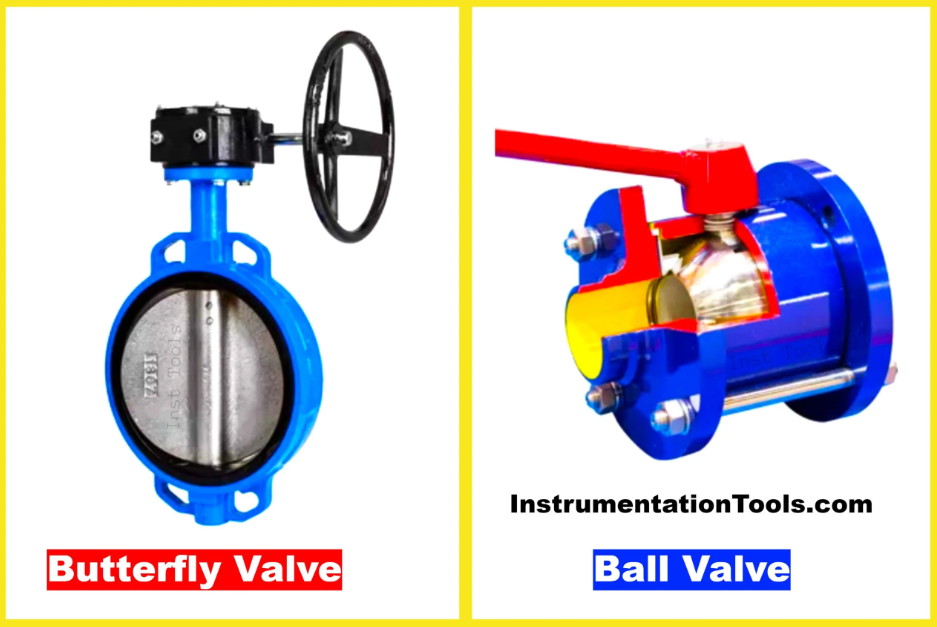

산업 현장에서 밸브를 선택할 때 가장 자주 비교되는 제품이 바로 Ball Valve와 Butterfly Valve입니다.
두 밸브 모두 유체의 흐름을 제어하는 데 사용되지만, 구조와 특성, 적용 분야에서는 분명한 차이가 존재합니다.
이번 글에서는 Ball Valve와 Butterfly Valve의 차이점을 구조, 성능, 비용, 유지보수 관점에서 자세히 정리해보겠습니다.

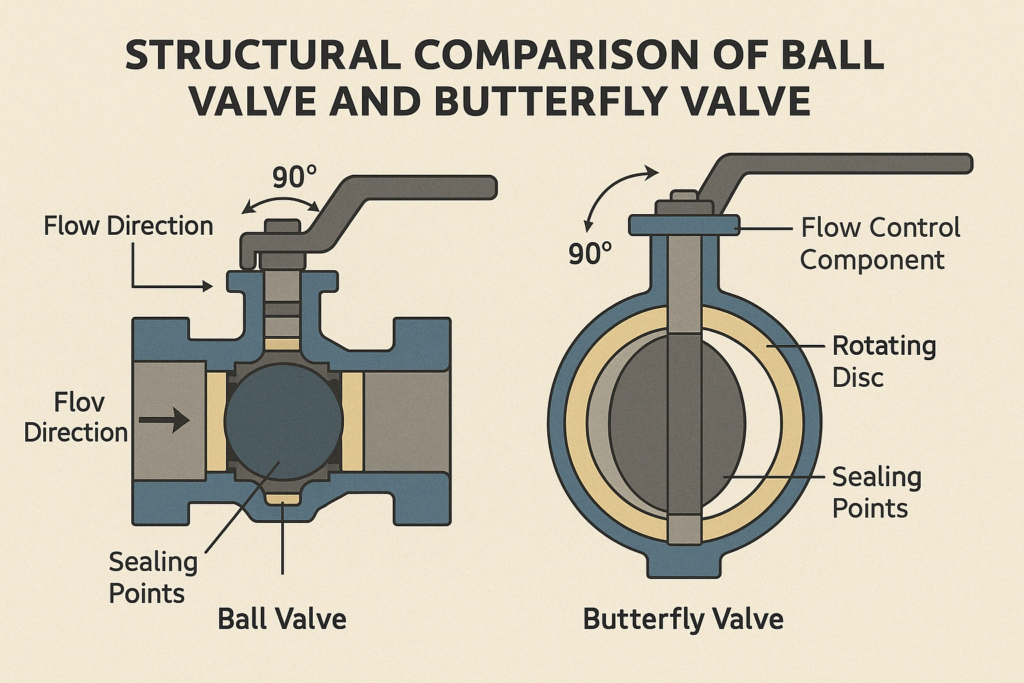

구조와 작동 방식의 차이
Butterfly Valve는 중심 축을 기준으로 원판 형태의 디스크가 회전하면서 유량을 제어하는 구조입니다. 핸들이나 액추에이터를 90도로 회전시키면 개폐가 가능해 구조가 단순합니다.
반면 Ball Valve는 내부에 구멍이 뚫린 구형의 볼이 회전하면서 유체 흐름을 제어합니다. 볼의 구멍이 배관과 일직선이 되면 완전 개방 상태가 되며, 역시 90도 회전으로 작동합니다.
크기와 중량, 설치 공간
Butterfly Valve는 경량·컴팩트한 구조가 가장 큰 장점입니다. 대구경 배관에서도 밸브 무게 부담이 적어 설치가 용이하며, 공간 제약이 있는 현장에 적합합니다.
Ball Valve는 구조상 두껍고 무거운 편으로, 특히 대구경에서는 설치 공간과 중량 부담이 커질 수 있습니다. 대신 고압 환경에 적합한 강도를 갖습니다.
유량 제어와 압력 손실
Butterfly Valve는 디스크가 항상 유로 내부에 존재하기 때문에 완전 개방 상태에서도 일정 수준의 압력 손실이 발생합니다. 정밀한 유량 제어보다는 단순 차단이나 조절용으로 적합합니다.
Ball Valve는 완전 개방 시 내부 유로가 직선 형태가 되어 압력 손실이 거의 발생하지 않으며, 차단 성능과 유량 제어 정확도가 뛰어납니다.
기밀성, 누설 가능성
Butterfly Valve는 고무 라이너나 엘라스토머 시트를 사용하는 경우가 많아 초기 기밀성은 양호하지만, 장기간 사용 시 마모로 인한 누설 가능성이 존재합니다.
Ball Valve는 PTFE 등 내구성이 뛰어난 시트를 사용해 제로 누설이 요구되는 공정에 적합하며, 가스 라인이나 위험 물질 차단용으로 많이 사용됩니다.
압력과 온도 내성
Butterfly Valve는 구조와 시트 재질 특성상 고압·고온 환경에는 한계가 있습니다.
Ball Valve는 금속 재질과 강한 시트 구조 덕분에 고압·고온 조건에서도 안정적인 운전이 가능합니다.
토크와 운전 빈도
Butterfly Valve는 낮은 토크로 작동이 가능해 소형 액추에이터 적용이 가능하며, 빈번한 개폐가 필요한 시스템에 적합합니다.
Ball Valve는 시트 밀착력이 강해 상대적으로 높은 토크가 필요하며, 대형 사이즈에서는 고빈도 운전에 부담이 될 수 있습니다.
유지보수와 생애주기 비용
Butterfly Valve는 초기 비용이 저렴하고 구조가 단순하지만, 라이너 교체 등으로 인해 장기 유지비가 증가할 수 있습니다.
Ball Valve는 초기 구매 비용은 높지만 내구성이 뛰어나 전체 생애주기 관점에서는 비용 효율성이 높을 수 있습니다.
적용 분야 정리
Butterfly Valve는 상수도, 냉각수 라인, 화학 설비 등 공간과 비용이 중요한 일반 산업 설비에 적합합니다.
Ball Valve는 가스 설비, 고압 배관, 위험 물질 차단 등 완전 차단과 안정성이 중요한 공정에 주로 사용됩니다.
정리하며
Butterfly Valve는 경제성과 공간 효율성이 강점이며, Ball Valve는 기밀성과 내구성이 강점인 밸브입니다. 따라서 단순히 밸브 종류만 보고 선택하기보다는, 사용 유체의 특성, 압력·온도 조건, 운전 빈도, 유지보수 환경까지 종합적으로 고려하시는 것이 중요합니다.
현장 조건에 맞는 밸브 선택이 곧 설비 안정성과 유지비 절감으로 이어진다는 점을 꼭 기억하시면 좋겠습니다.
