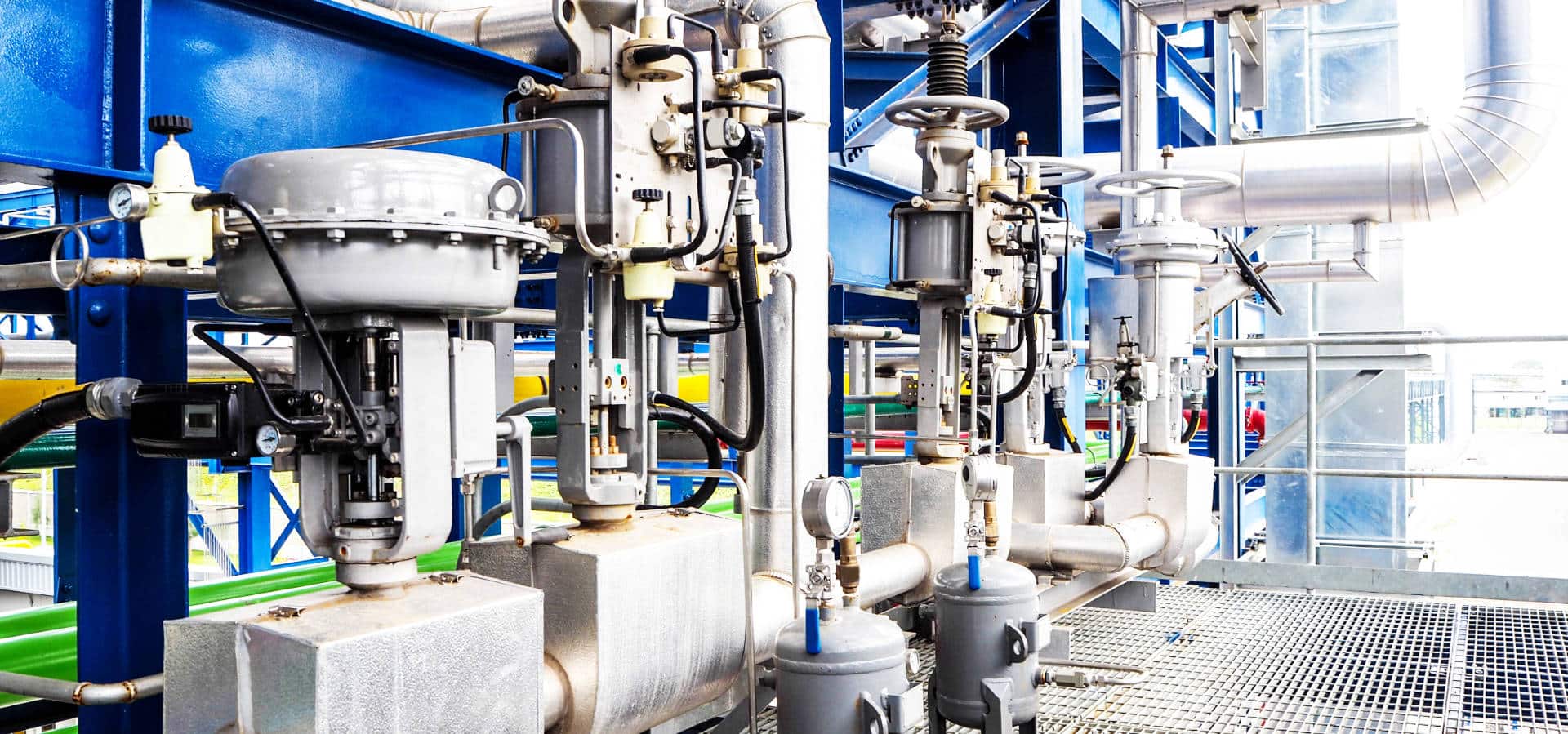

Control Valve Pre-Commissioning은 본격적인 커미셔닝 전에 설비가 정상 운전을 할 수 있도록 준비하는 필수 단계입니다.
신규 플랜트 건설이나 대수선 프로젝트에서 제어밸브의 기능적 신뢰성을 확보하는 과정이며, 설치 상태부터 제어 로직, 알람, HMI 표시까지 전반을 점검합니다.
이 단계에서 누락이 발생하면 시운전 중 반복적인 트러블과 일정 지연으로 이어질 가능성이 높습니다.
아래에서는 현장에서 바로 활용할 수 있는 Control Valve Pre-Commissioning 체크리스트를 정리해 봅니다.
Pre-Commissioning의 목적과 범위
Control Valve Pre-Commissioning의 핵심 목적은 운전 준비 완료 상태를 사전에 검증하는 것입니다.
단순 외관 점검이 아니라 설치, 계장, 공기, 전기, 제어, 그래픽까지 통합적으로 확인합니다.
이를 통해 커미셔닝 단계에서 발생할 수 있는 불필요한 재작업과 위험 요소를 최소화할 수 있습니다.
주요 범위는 다음과 같습니다.
- 설치 위치 및 방향 확인
- Datasheet 및 도면 적합성 검증
- 공기 및 전기 신호 확인
- Stroke Test 및 Fail Action 검증
- DCS/PLC 설정 및 HMI 표시 확인
Control Valve 설치 및 기본 점검 사항
현장 설치 단계에서의 점검은 가장 기본이지만 가장 중요한 항목입니다.
아래 항목들은 반드시 도면과 Datasheet를 기준으로 확인해야 합니다.
- 도면과 일치하는 Control Valve 설치 위치 확인
- Control Valve 격리 밸브 및 Isolation 상태 확인
- Datasheet와 실제 밸브 사양 일치 여부 확인
- Calibration Certificate 유무 및 유효성 확인
- 밸브 유량 방향 Arrow 표시 확인
- 튜빙, 피팅, 솔레노이드 밸브 올바른 설치 확인
- Positioner 및 Solenoid Wiring 시공 상태와 Tag 확인
- Loop Drawing 기준 배선 색상 및 극성 확인
- 밸브 바디 및 액추에이터 설치 상태 점검
- 배관 응력이나 액추에이터 편심 설치 여부 확인
- Rotary Valve의 경우 액추에이터 회전 방향과 밸브 회전 방향 일치 여부 확인
- Vent Opening에 Bug Screen 또는 수분 유입 방지 장치 설치 여부 확인
- 모든 부속 장비 정상 작동 여부 확인
접근성, 기계적 상태, Packing 점검
Control Valve는 운전 중 정비가 빈번히 발생하는 장비입니다.
따라서 사전 단계에서 유지보수 접근성을 반드시 확인해야 합니다.
- 액추에이터 탈거, Bonnet 및 Plug 분해 가능 여부
- Handwheel 조작 가능 여부
- Positioner 및 Solenoid 유지보수 접근성
- 밸브 지지대 Proper Support 상태 확인
- 공정 조건에 맞는 Valve Packing 적용 여부
- Packing Gland 적정 Torque 체결 상태 확인
- 모든 Cover, Bolt, Screw 체결 상태 확인
- Handwheel 기능 정상 여부 확인
공기 공급, Stroke Test 및 동작 확인
건설 단계에서 Instrument Air가 준비되지 않은 경우도 많습니다.
이 경우 건조하고 청정한 공기 또는 질소 실린더를 사용해 Stroke Test를 수행합니다.
- 공기 신호 증가 또는 감소 시 밸브 동작 방향 확인
- Stroke Position 확인
- 0% → 25% → 50% → 75% → 100%
- 100% → 75% → 50% → 25% → 0%
- Stroke Time이 요구 사양 내에 있는지 확인
- 특히 Emergency Shutdown Valve의 경우 중요
- 현장 인원이 밸브 Open/Close 상태 직접 확인 및 기록
DCS·PLC·HMI 연동 및 알람 점검
Control Valve Pre-Commissioning의 마지막 핵심은 제어 시스템과의 연동 확인입니다.
현장 동작과 제어실 표시가 불일치하면 운전 중 큰 혼란을 초래합니다.
- DCS/PLC 설정이 Specification Sheet와 일치하는지 확인
- HMI Graphic에서 Valve Color Change 정상 여부 확인
- Alarm Page에서 Open/Close 상태 및 Description 표시 확인
- Alarm Display Color Philosophy 적용 여부 확인
- Controller Faceplate에서 Auto/Manual 전환 확인
- Auto/Manual 모드 전환 시 밸브 동작 정상 여부 확인
Fail Action 및 안전 기능 확인
Fail Action 점검은 안전과 직결되는 매우 중요한 항목입니다.
공기 공급 차단 상황을 가정해 반드시 실제로 시험합니다.
- 공기 차단 후 Bleeding 수행
- Fail Open Valve의 경우
- 밸브를 Close 상태로 만든 후 공기 차단
- 공기 Bleed 시 밸브가 Open 되는지 확인
- Fail Close, Fail Last 등 모든 밸브 타입별 동작 확인
- HMI 및 Control Center에서 상태 변화 정상 표시 여부 확인
마무리 정리
Control Valve Pre-Commissioning은 단순한 체크 작업이 아니라 안전과 운전 안정성을 확보하는 핵심 절차입니다.
이 단계에서의 철저한 점검이 커미셔닝 일정과 플랜트 신뢰성을 좌우합니다.
특히 설치, 공기, 전기, 제어, 그래픽을 분리하지 않고 통합적으로 확인하는 것이 중요합니다.
체계적인 체크리스트를 기반으로 기록을 남기면 인수인계와 향후 유지보수에도 큰 도움이 됩니다.
사전 점검에 충분한 시간을 투자하는 것이 결국 전체 프로젝트 리스크를 줄이는 가장 확실한 방법입니다.
