플랜트 계측기기와 제어 시스템은 다양한 신호 방식으로 연결되며, 이 신호들은 공정의 안정성과 정확성에 중요한 역할을 합니다. 특히 4~20mA, HART, Fieldbus는 플랜트 산업에서 가장 널리 쓰이는 구조이기 때문에 각 방식의 특징과 차이를 이해하는 것이 필요합니다.
4~20mA 아날로그 신호의 특징
4~20mA 신호는 플랜트 계장 시스템에서 가장 기본이 되는 방식입니다. 전류 기반의 신호이기 때문에 케이블 길이가 길어도 감쇠가 적고 외부 잡음에도 강한 특성이 있습니다. 이러한 안정성 덕분에 압력, 온도, 유량, 레벨 등 대부분의 기초 계측기기에서 기본적으로 사용됩니다.
4mA를 기준으로 설정하는 이유는 단선 여부 판단 때문입니다. 신호가 0mA로 떨어지면 단락이나 고장을 의미할 수 있어, 정상 상태의 기준점을 4mA로 고정합니다.
HART 신호 방식의 구조와 장점
HART는 기존의 4~20mA 아날로그 신호 위에 디지털 신호를 중첩해 전달하는 구조입니다. 공정값은 아날로그로 전송하면서 장비의 설정값, 상태 정보, 진단 정보는 디지털로 주고받는 방식입니다.
기존 배선 시스템을 그대로 활용하면서 스마트 계기 기능을 사용할 수 있다는 점이 장점입니다. 설치 비용 증가 없이 디지털 데이터 활용이 가능하기 때문에 많은 플랜트에서 HART를 표준으로 사용하고 있습니다.
스마트 트랜스미터, 제어 밸브 포지셔너, 안전 계장 시스템 등에서 주로 적용됩니다.

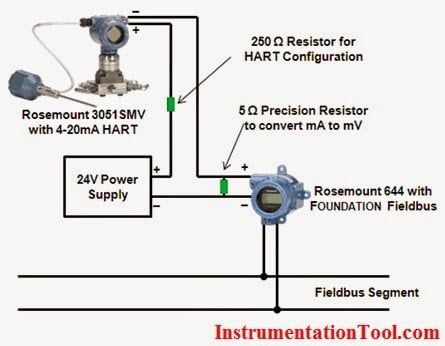

Fieldbus 신호 방식의 구조
Fieldbus는 완전한 디지털 통신 기반이며, 하나의 네트워크 라인에 여러 계기를 연결할 수 있는 구조를 갖고 있습니다. 대표적으로 Foundation Fieldbus와 Profibus PA 등이 있습니다.
Fieldbus는 장비 간 데이터 교환이 실시간으로 이루어질 수 있으며, 네트워크를 통해 장비의 상태 정보와 진단 정보까지 통합 관리할 수 있는 점이 장점입니다. 배선량을 크게 줄이면서 정밀한 제어 기능을 수행할 수 있어 자동화 수준이 높은 플랜트에서 많이 활용됩니다.
신호 방식 선택 기준
신호 방식을 선택할 때는 다음 요소들을 고려하는 것이 일반적입니다.
공정 특성
정밀 제어가 필요한지, 단순 모니터링이면 충분한지를 먼저 파악해야 합니다.
배선 환경
플랜트 규모가 크고 배선이 길다면 안정적인 아날로그 방식이 유리할 수 있습니다.
데이터 요구량
상세 진단 데이터까지 필요하다면 HART나 Fieldbus가 적합합니다.
유지관리성
Fieldbus는 유지관리가 효율적이지만 초기 구축 비용이 크고, 4~20mA는 유지보수가 단순하지만 데이터 활용 범위가 제한됩니다.
마무리
4~20mA, HART, Fieldbus는 각각의 장점과 적용 목적이 뚜렷한 신호 방식입니다. 공정 특성, 데이터 요구 수준, 장비 구성 방식에 따라 적절한 신호 체계를 선택하면 플랜트 운영의 효율과 안정성을 동시에 확보할 수 있습니다. 계장 신호의 원리를 이해하면 설계 단계와 유지관리 단계 모두에서 보다 정확한 판단이 가능해질 것입니다.
