프로세스 플랜트 자동화에서는 알람이 매우 중요한 역할을 합니다.
알람은 설비 이상을 조기에 감지하고 운영자가 즉시 대응할 수 있도록 도와주며 전체 플랜트의 안전성을 유지하는 핵심 요소입니다.
그러나 알람이 너무 많거나 필요하지 않은 조건에서 발생할 경우 운영자를 혼란스럽게 만들고 실제로 필요한 상황에서 즉각적인 대응을 하지 못하게 되는 위험이 생길 수 있습니다.
이러한 문제를 해결하기 위해 국제자동화학회 ISA는 ISA-18.2 알람 관리 표준을 제정하였습니다.
이 글에서는 해당 표준의 개념과 실제 구현 시 고려해야 할 요소를 정리해보고자 합니다.
ISA-18.2가 중요한 이유
플랜트 운영에서는 압력, 온도, 유량과 같은 프로세스 변수가 지속적으로 변화합니다.
예를 들어 압력 트랜스미터에 LoLo, Lo, Hi, HiHi 같은 알람 한계를 설정하면 아주 작은 변동에도 알람이 계속 발생할 수 있습니다.
이렇게 불필요한 알람이 쌓이면 운영자는 중요한 경보를 놓칠 수 있고 전체 알람 시스템이 본래 기능을 잃을 수 있습니다.
ISA-18.2는 이러한 문제를 해결하기 위해 알람을 필요한 범위로 줄이고 우선순위를 명확히 설정해 운영자가 가장 중요한 알람부터 대응할 수 있도록 돕습니다.
또한 알람이 실제 운전에 영향을 주는지, 반복적으로 발생하는지, 메시지가 명확한지 등을 지속적으로 검토해야 한다는 점을 강조합니다.
이 표준을 적용하면 알람 체계가 단순해지고 운영자 스트레스 감소, 운전 효율 향상, 플랜트 안전성 강화 등 여러 효과가 기대됩니다.
ISA-18.2 기준에 따른 알람 관리 구현

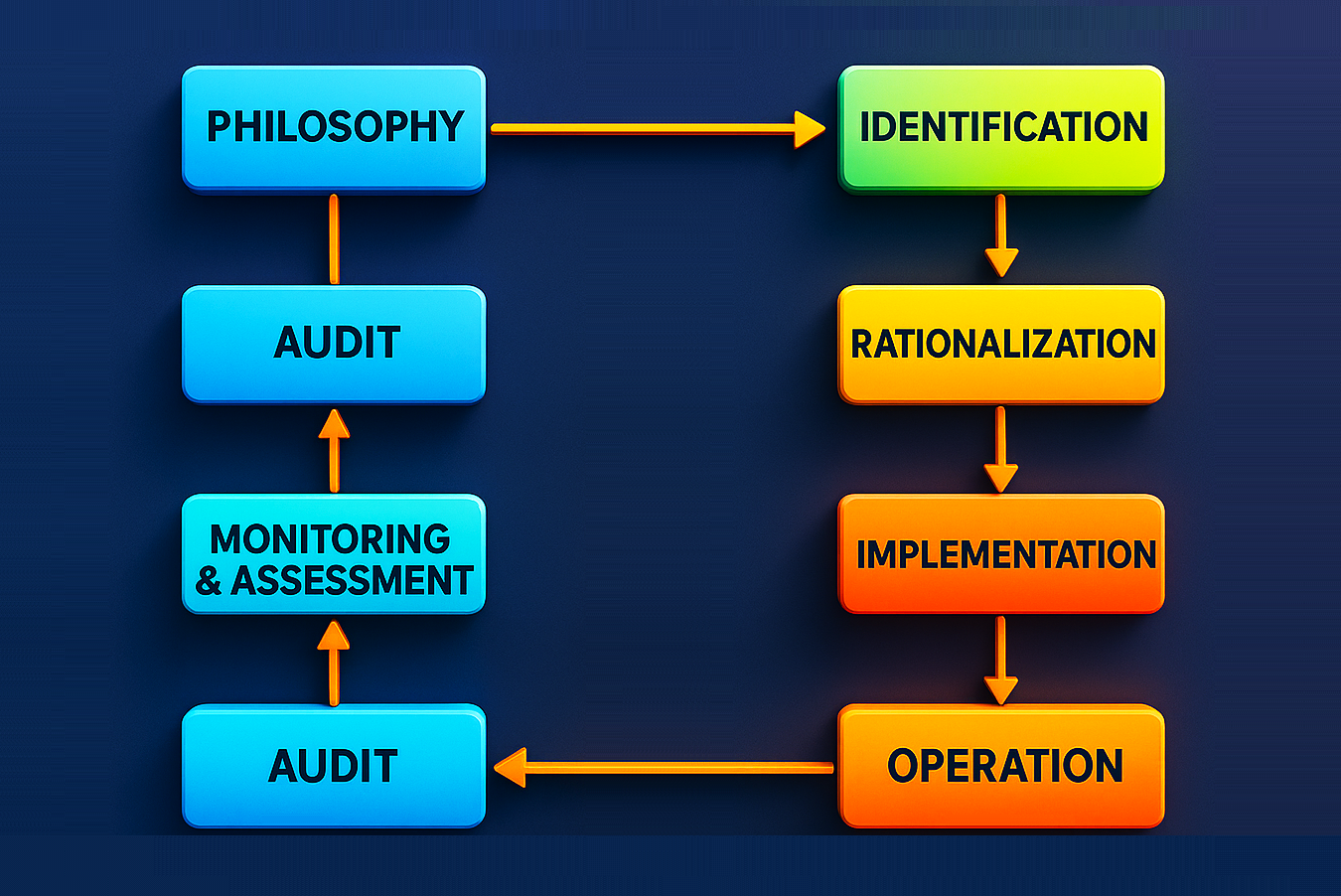

ISA-18.2는 알람 관리 생애주기(lifecycle)를 기반으로 구성됩니다.
알람 철학서 작성, 알람 식별, 정당성 검토(rationalization), 설계 및 구현, 모니터링과 유지관리까지 모든 단계를 하나의 순환 구조로 연결합니다.
알람 철학서에는 알람의 정의, 메시지 규칙, 알람 발생 원칙, 운영자 역할, 변경 관리 절차 등이 포함되어야 합니다.
이후 실제 알람을 하나씩 검토하여 불필요한 알람을 제거하고 최종 알람 개수를 조정해 플랜트 환경에 맞는 최적의 알람 구성을 마련합니다.
운영 단계에서는 DCS에 알람 로직을 적용하고 SCADA 또는 HMI 화면에 알람 배너, 요약창, 이력창 등을 구성해야 합니다.
특히 알람 발생 시각, 정상 복귀 시각, 운영자 확인(acknowledge) 시점, 조치 내역 등을 모두 기록해 장기적인 성능 분석이 가능하도록 해야 합니다.
ISA-18.2 준수 시 고려해야 할 설계 및 운전 요소
알람 우선순위를 명확히 설정하는 것은 운영 안정성 확보에 매우 중요합니다.
알람 메시지는 조치 방법을 분명하게 전달해야 하며 혼동을 줄 수 있는 표현은 지양해야 합니다.
운영자는 알람을 임시 보류(shelve)하거나 억제(suppress)할 수 있어야 하지만 모든 작업은 권한 관리와 기록을 기반으로 이루어져야 합니다.
알람 홍수(flooding)가 발생하면 운영자가 정상적인 판단을 하지 못하게 되므로 이러한 기능은 반드시 필요합니다.
HMI 또는 SCADA 화면에는 알람 이력창과 알람 요약창을 포함해 현재 활성 상태와 과거 발생 내역을 구분할 수 있어야 합니다.
또한 반복 발생하는 알람을 분석할 수 있도록 알람 카운트를 제공하는 것이 좋습니다.
DCS 알람 로직에는 on/off 지연 타이머와 히스테리시스 또는 데드밴드가 반드시 포함되어야 사소한 신호 변동으로 인한 알람 깜빡임을 방지할 수 있습니다.
알람을 운영자가 확인하더라도 실제 조건이 해결되지 않았다면 알람이 화면에서 사라져서는 안 됩니다.
ISA-18.2 표준은 단순히 알람 개수를 줄이는 기준이 아니라 플랜트의 안전성과 운영 효율을 지속적으로 유지하기 위한 체계적인 관리 모델입니다.
알람 철학 수립부터 로직 구현, 운영자 조치 기록까지 모든 과정이 유기적으로 연결될 때 비로소 안정적인 알람 시스템이 완성됩니다.
이 표준을 통해 불필요한 알람을 제거하고 운영자의 집중도를 높이며 전체 제어 시스템의 신뢰성을 강화할 수 있습니다.
