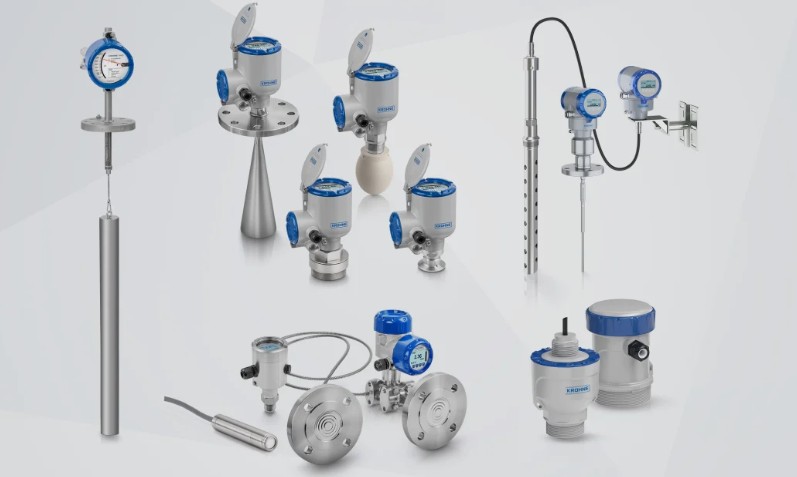

레벨 트랜스미터(Level Transmitter)는 탱크, 드럼, 베셀 내부의 액위를 정확하게 측정해 공정 안정성과 안전을 유지하는 핵심 계측기입니다.
하지만 설치 위치가 잘못되거나 교정 절차가 부정확할 경우, 실제 공정 상태와 다른 값이 표시되어 운전 장애나 안전 사고로 이어질 수 있습니다.
이번 글에서는 레벨 트랜스미터 설치 시 주의사항과 교정(Calibration) 절차를 현장 기준으로 정리합니다.
Level Transmitter 설치 시 주의사항
레벨 트랜스미터 설치 기준을 정리합니다.
충분한 지지대 확보
레벨 트랜스미터는 항상 견고한 브라켓이나 프레임에 설치해야 합니다. 진동이 많은 환경에서는 신호 불안정과 내부 손상이 발생할 수 있습니다.
적절한 케이블 사용
신호용 케이블은 차폐(Shield) 케이블을 사용하고, 전력 케이블과는 분리 배선하여 노이즈 유입을 방지해야 합니다.
고온·부식성 유체로부터 이격
공정 유체가 고온이거나 부식성이 강한 경우, 트랜스미터 본체는 직접적인 영향을 받지 않도록 거리 확보 또는 보호 조치를 적용해야 합니다.
임펄스 배관 길이 최소화
DP 타입 레벨 트랜스미터의 경우 임펄스 파이프는 최대한 짧게 구성해야 압력 손실과 응답 지연을 줄일 수 있습니다.
배관 이음부 및 굴곡 최소화
조인트와 벤드가 많아질수록 막힘, 누설, 측정 오차 가능성이 커집니다.
임펄스 라인 내부 액체 충만 유지
액체 레벨 측정에서는 임펄스 라인이 항상 액체로 채워진 상태를 유지해야 정확한 차압 측정이 가능합니다.
침전물 축적 방지
슬러지나 침전물이 발생하는 공정에서는 배관 경사 확보와 정기적인 드레인 관리가 필요합니다.
주변 온도 변화 최소화
급격한 온도 변화는 센서 드리프트를 유발할 수 있으므로, 외기 영향이 큰 위치는 피해야 합니다.
누설 여부 점검
설치 후 반드시 플랜지, 피팅, 밸브 부위 누설 점검을 수행해야 합니다.
필요 시 보온 적용
저온 공정 또는 동결 우려가 있는 경우, 임펄스 배관 및 트랜스미터에 보온을 적용합니다.
Level Transmitter 교정 절차
레벨 트랜스미터 교정 절차를 정리합니다.
트랜스미터 격리
교정 전에는 반드시 매니폴드 밸브 및 차단 밸브를 이용해 공정과 완전히 격리합니다.
임펄스 라인 및 본체 드레인
모든 레그와 트랜스미터 내부의 유체를 완전히 배출해야 정확한 제로 조정이 가능합니다.
검증된 교정 장비 사용
압력 캘리브레이터, 멀티미터 등은 유효한 교정 이력이 있는 장비만 사용해야 합니다.
누설 재확인
교정 중에도 임펄스 라인 및 연결부 누설 여부를 다시 점검합니다.
제조사 매뉴얼 기준 교정
각 트랜스미터는 센서 구조와 알고리즘이 다르므로 제조사 교정 절차를 반드시 준수해야 합니다.
출력 반복성 확인
0퍼센트부터 100퍼센트까지 상·하향 교정을 반복하여 출력 반복성 및 히스테리시스를 확인합니다.
교정 기록 업데이트
교정 결과는 반드시 Calibration Record에 반영해야 합니다.
히스토리 카드 작성
현장 관리 기준에 따라 히스토리 카드 또는 자산 관리 시스템에 이력을 남깁니다.
공정 재투입
DP 타입의 경우 매니폴드 밸브 조작을 통해 순차적으로 공정에 재투입합니다.
드레인 플러그 재확인
모든 드레인 포트가 정상적으로 체결되었는지 최종 확인합니다.
마무리 정리
레벨 트랜스미터는 설치 단계에서 이미 측정 정확도의 절반이 결정됩니다.
임펄스 배관 구성, 환경 조건, 고정 방식만 제대로 관리해도 장기적인 오차를 크게 줄일 수 있습니다.
또한 교정은 단순한 숫자 맞추기가 아니라, 공정 신뢰성을 유지하기 위한 필수 관리 활동입니다.
현장 기준에 맞는 설치와 정기적인 교정을 통해 안정적인 레벨 측정을 유지하시길 바랍니다.
