Machine Monitoring System(MMS)은 회전기계의 상태를 실시간으로 감시하고, 이상 발생 시 설비를 보호하는 핵심 시스템입니다.
이 과정에서 많은 분들이 센서 성능이나 트립 설정에 집중하지만, 실제 현장에서는 케이블 저항값 문제로 인한 오류가 적지 않게 발생합니다.
저 역시 현장에서 MMS를 적용하면서, 케이블 저항의 중요성을 직접 체감한 경험이 있습니다.
이번 글에서는 이론적인 이유와 함께 실제 현장 경험을 바탕으로, MMS 케이블 저항값이 왜 중요한지 정리해 보겠습니다.
MMS에서 케이블 저항값이 중요한 이유
1. 센서 신호 왜곡과 측정 오차 발생
MMS에 사용되는 가속도계, 속도 센서, Proximity Probe는 대부분 저전압·저전류 신호를 사용합니다.
이 때문에 케이블 저항이 증가하면 신호 감쇠와 전압 강하가 쉽게 발생합니다.
현장에서 제가 처음 MMS 케이블을 구매했을 때도,
도면 기준으로 제어실부터 센서까지의 거리를 계산해 케이블을 선정했습니다.
하지만 실제 시공 과정에서 케이블 트레이 경로가 변경되고, 우회 구간이 늘어나면서 예상보다 케이블 길이가 상당히 길어졌습니다.
그 결과 센서 신호가 미세하게 흔들리기 시작했고, 점검 과정에서 케이블 저항 증가가 원인이라는 것을 확인했습니다.
2. Proximity Probe 시스템과 케이블 저항의 민감한 관계

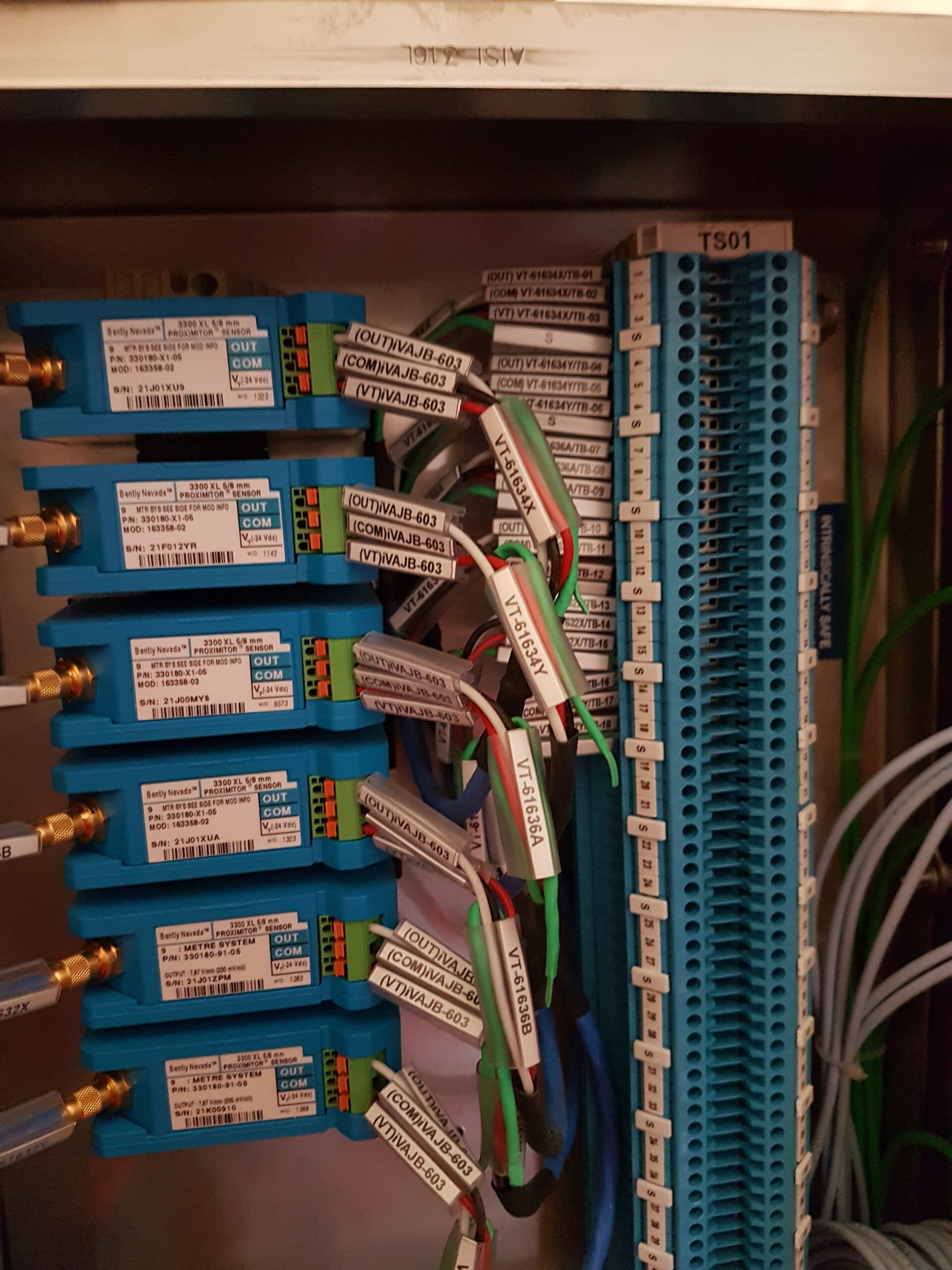

Proximity Probe 시스템은
Probe, Extension Cable, Driver를 하나의 세트로 캘리브레이션합니다.
케이블 저항이 변하면 다음과 같은 문제가 발생합니다.
- Driver가 인식하는 Probe 전류 변화
- 감도(Sensitivity) 오차 발생
- 실제 Shaft 위치와 표시값 불일치
저의 경우도 처음 설치한 케이블로는 Driver 캘리브레이션 범위가 미묘하게 벗어났고,
결국 케이블을 다시 구매해 규정 길이와 저항값을 맞춘 뒤에야 정상 동작을 확인할 수 있었습니다.
이 경험을 통해,
MMS 제조사가 왜 케이블 길이와 모델을 엄격하게 제한하는지 명확히 이해하게 되었습니다.
3. 노이즈 감쇠와 신호 품질 저하
케이블 길이가 늘어나고 저항이 증가하면,
단순한 감쇠뿐 아니라 노이즈 내성 저하 문제가 함께 나타납니다.
- 고주파 진동 성분 손실
- 베어링 초기 이상 감지 지연
- FFT 스펙트럼 왜곡
현장에서는 이러한 변화가 한 번에 크게 나타나기보다는,
“왠지 데이터가 예전 같지 않다”는 느낌으로 시작되는 경우가 많습니다.
이때 케이블 저항을 점검해 보면, 문제의 원인이 드러나는 경우가 적지 않습니다.
4. 4–20 mA 루프 기반 MMS에서의 영향
MMS가 4–20 mA 루프 방식으로 구성된 경우,
케이블 저항 증가는 루프 전체 전압 여유를 갉아먹습니다.
- 케이블 저항 증가
- 루프 총 저항 증가
- Transmitter 출력 포화
- 신호 튐 또는 드롭 발생
실제 현장에서도 “센서 불량인가” 의심했던 문제가
케이블 교체 후 바로 해결되는 경우를 경험했습니다.
5. Alarm 및 Trip 신뢰성 문제
MMS는 단순한 모니터링 시스템이 아니라 설비 보호 시스템입니다.
- Alert
- Danger
- Trip
케이블 저항으로 인한 신호 왜곡은
불필요한 트립 또는 필요한 트립 미발생으로 이어질 수 있습니다.
저항 증가로 측정값이 낮게 들어오면,
실제 이상 상황에서도 알람이 늦게 발생할 수 있다는 점은
운영 관점에서 결코 가볍게 볼 문제가 아닙니다.
6. 현장에서 얻은 교훈
케이블은 항상 여유 있게 계획해야 한다
제 경험을 정리하면 한 가지로 귀결됩니다.
- MMS 케이블은 도면 거리보다 항상 더 길어진다
- 케이블 저항은 계산보다 현장에서 더 민감하게 작용한다
- 초기 비용 아끼려다 재구매하는 경우가 더 큰 손실이 된다
결국 저는 MMS 케이블을 다시 구매했고,
규정 저항 범위 안에서 시스템을 안정화시킬 수 있었습니다.
정리
MMS 케이블 저항은 단순한 전기적 수치가 아닙니다.
- 측정 정확도
- 캘리브레이션 신뢰성
- 노이즈 내성
- Alarm 및 Trip 신뢰성
- 설비 안전성
을 좌우하는 핵심 요소입니다.
현장에서 MMS 문제가 발생했을 때,
센서나 모듈을 의심하기 전에 케이블 길이와 저항부터 확인해야 하는 이유가 바로 여기에 있습니다.
마무리
Machine Monitoring System은 작은 오차에도 민감한 시스템입니다.
저 역시 직접 겪어보고 나서야,
MMS 케이블은 “연결만 되면 된다”는 개념으로 접근하면 안 된다는 것을 체감했습니다.
앞으로 MMS를 설계하거나 시공하신다면,
케이블 길이와 저항을 반드시 여유 있게 검토하시길 권해드립니다.
