회전기기 보호에서 Vibration Switch와 Vibration Transmitter는 가장 기본적이면서도 핵심적인 계측기기입니다.
이 장비들은 설비의 이상 진동을 조기에 감지해 경보 또는 트립 신호를 발생시키는 역할을 수행하기 때문에, 설치 위치가 적절하지 않으면 데이터 신뢰성이 크게 떨어질 수 있습니다.
도면상으로는 문제가 없어 보이더라도 실제 플랜트 현장에서는 운전 이후 또는 유지보수 단계에서 설치 위치의 한계가 드러나는 경우가 많습니다.
특히 Air Fin Cooler와 같이 구조가 크고 정비 작업이 빈번한 설비에서는 이 문제가 더욱 두드러집니다.
Vibration Switch와 Transmitter의 기능적 차이
Vibration Switch는 설정된 진동 한계를 초과할 경우 접점을 직접 동작시켜 설비를 보호하는 장치입니다.
반면 Vibration Transmitter는 진동 크기를 연속적인 아날로그 신호로 변환해 제어 시스템으로 전달하며, 상태 감시 목적에 주로 사용됩니다.
두 장비 모두 공통적으로 중요한 점은
진동이 왜곡 없이 전달되는 구조물에 설치되어야 한다는 점입니다.
일반적으로는
- 베어링 하우징
- 기어박스 하우징
- 모터 프레임 중 강성이 충분한 지점
이 권장되지만, 실제 현장에서는 공간 제약이나 구조물 간섭으로 인해 이상적인 위치를 확보하지 못하는 경우도 많습니다.
Air Fin Cooler 현장에서 겪은 설치 위치 수정 경험

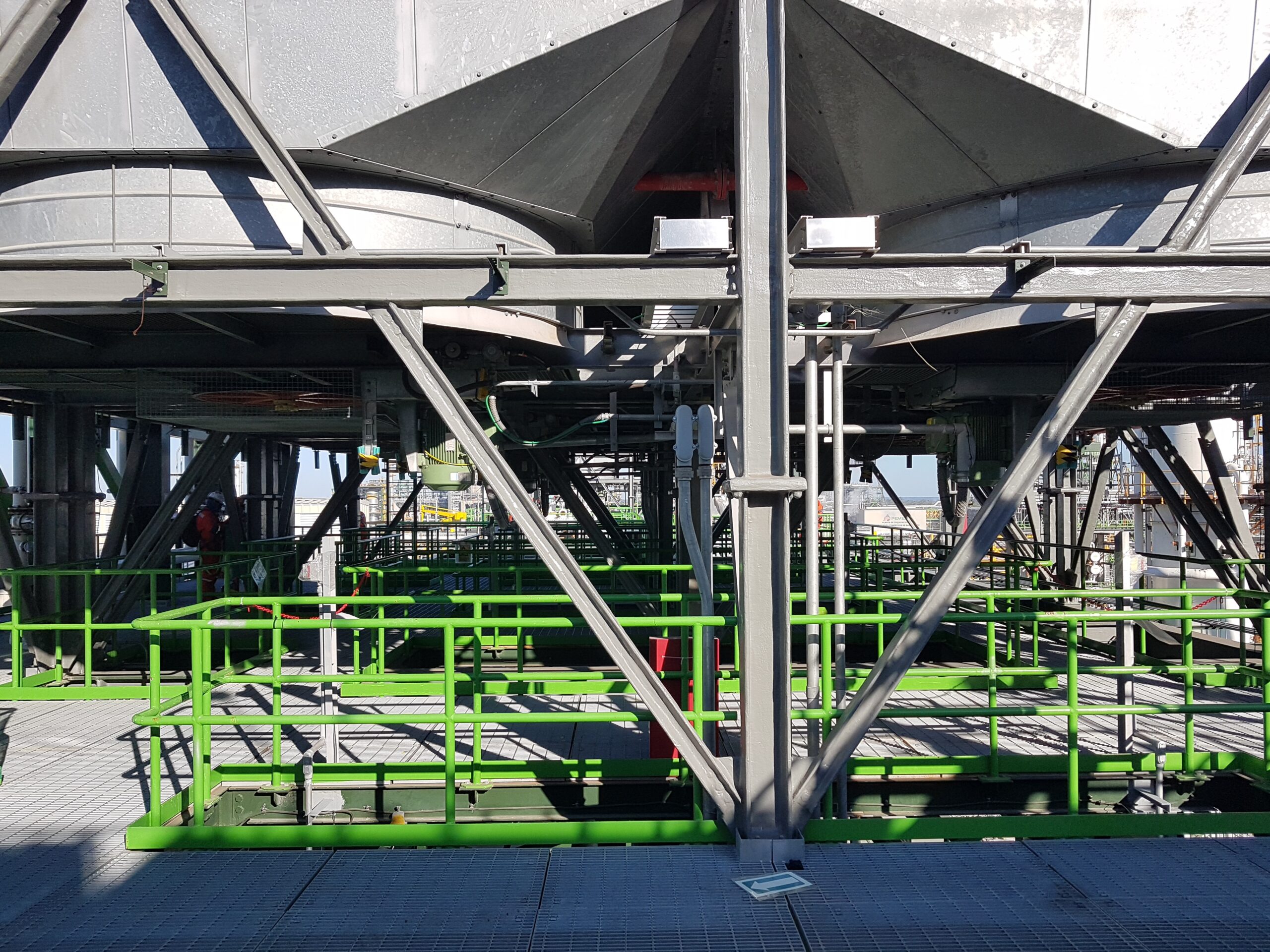

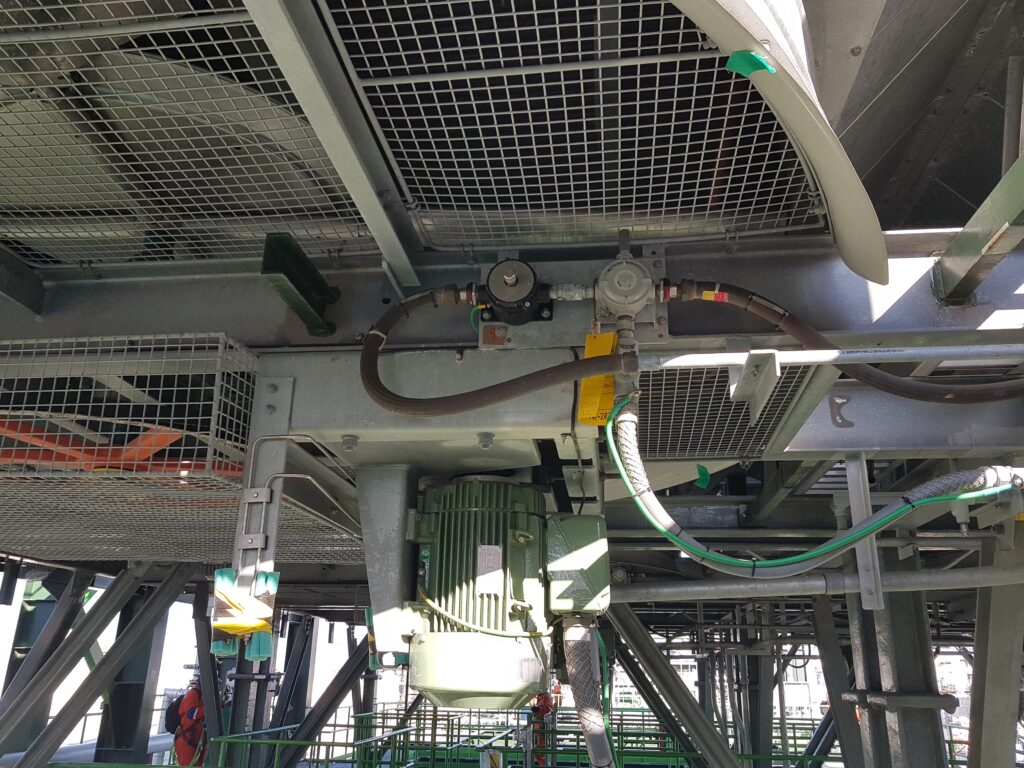

과거 Air Fin Cooler 설비에 Vibration Switch와 Transmitter를 설치한 경험이 있습니다.
당시에는 진동 전달 특성만을 우선으로 고려해 설치 위치를 선정했고, 운전 초기에는 특별한 문제가 없어 보였습니다.
하지만 시운전 이후 정비팀에서 문제가 제기되었습니다.
팬 블레이드 및 베어링 Mainternance 작업 시, 설치된 계측기가 작업 동선을 방해했고 정비 작업을 위해 매번 센서를 탈거해야 하는 위치였던 것입니다.
이로 인해
- 정비 작업 시간 증가
- 재설치 시 체결 상태 불균일
- 반복 탈거로 인한 센서 신뢰성 저하
와 같은 문제가 발생했고, 결국 현장에서 설치 위치를 다시 조정해야 했습니다.
이 경험을 통해 진동 계측기의 설치 위치는 운전 조건뿐만 아니라 유지보수 관점까지 반드시 함께 고려해야 한다는 점을 절실히 느꼈습니다.
설치 위치 선정 시 반드시 고려해야 할 요소
Vibration Switch 및 Transmitter의 설치 위치는 단순히 진동이 크게 발생하는 지점이 아니라, 다음과 같은 요소를 종합적으로 고려해 결정해야 합니다.
- 진동 전달이 왜곡되지 않는 구조물 여부
- 베어링과의 물리적 거리
- 케이블 인입 및 결선 작업의 용이성
- 정비 시 분해 및 조립 작업 간섭 여부
- 고온, 분진, 오일 미스트 등 주변 환경 조건
특히 Air Fin Cooler처럼 반복적인 유지보수가 예정된 설비의 경우, 정비 접근성을 고려하지 않으면 결국 현장에서 위치 수정이라는 추가 작업으로 이어질 가능성이 큽니다.
기계 엔지니어와 장치 공급업체 협업의 중요성
이 사례를 통해 가장 크게 느낀 점은
Vibration Switch와 Transmitter의 설치 위치를 제어 설계자 단독으로 결정해서는 안 된다는 점입니다.
- 기계 엔지니어는 베어링 구조와 회전체 특성을 가장 잘 이해하고 있으며
- 장치 공급업체는 실제 운전 및 정비 이력을 바탕으로 한 권장 설치 위치를 제시할 수 있습니다
설계 초기 단계에서 이들과 충분한 협의가 이루어졌다면, 현장에서의 위치 변경은 충분히 예방할 수 있었을 것입니다.
결국 Vibration 계측기 설치는 계측 정확성, 유지보수성, 장기 운전 신뢰성을 동시에 만족해야 하며, 이를 위해 부서 간 협업은 선택이 아닌 필수라고 생각합니다.
정리하며
Vibration Switch 및 Transmitter는 크기는 작지만, 설치 위치에 따라 설비 보호의 신뢰성과 현장 작업 효율이 크게 달라집니다.
특히 Air Fin Cooler와 같은 회전 설비에서는 진동 데이터의 정확성뿐 아니라 Mainternance 접근성까지 함께 고려한 위치 선정이 중요하며, 설계 초기부터 기계 엔지니어와 장치 공급업체가 함께 검토하는 것이 현장 수정 작업을 줄이는 가장 확실한 방법이라고 정리할 수 있습니다.
