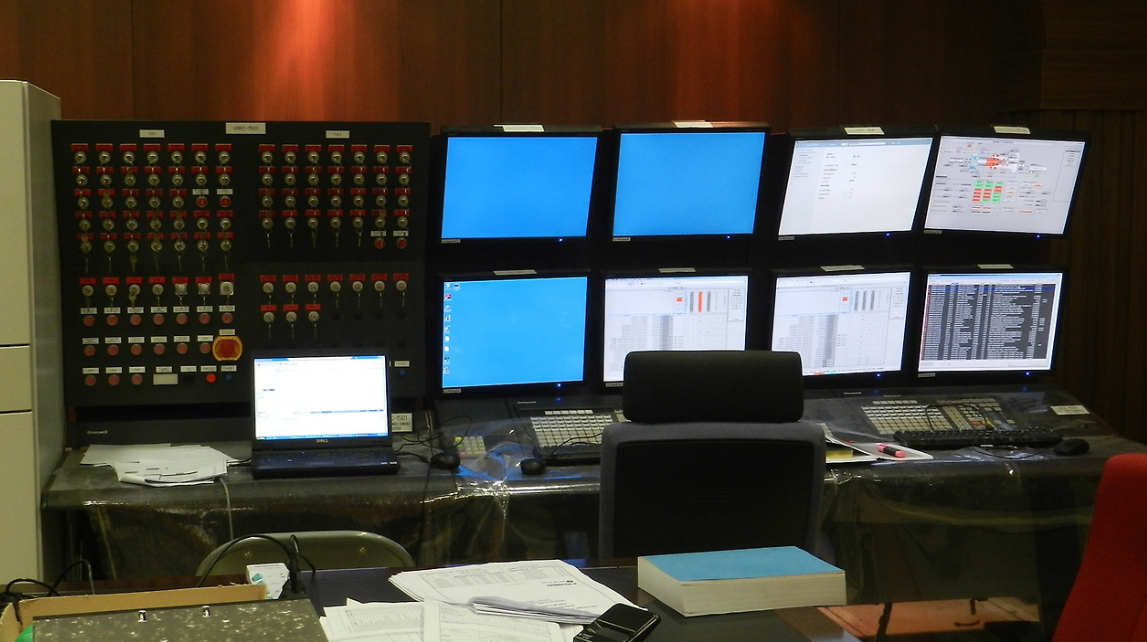

플랜트 자동화 시스템에서 제어 신호 타입(AI, AO, DI, DO)은 설비와 제어 시스템(DCS, PLC)을 연결하는 핵심 언어입니다.
센서가 전달하는 값, 밸브가 움직이는 방식, 모터의 ON/OFF 제어까지 모두 이 신호 타입으로 구분되기 때문에 플랜트 엔지니어라면 반드시 정확히 알아야 하는 기본 개념입니다.
제어 신호 타입을 올바르게 이해하면 설계 검토, I/O 리스트 작성, 시운전(Commissioning), 유지보수까지 전 과정에서 오류를 줄이고 안정적인 플랜트 운영을 할 수 있습니다.
AI (Analog Input) – 아날로그 입력 신호
AI는 현장의 계기나 센서가 측정한 값을 연속적인 신호(Analog) 로 PLC/DCS에 전달하는 방식입니다. 일반적으로 4–20 mA 또는 1–5 VDC가 많이 사용됩니다.
AI 신호 예시
• 압력(PT: Pressure Transmitter)
• 유량(FT: Flow Transmitter)
• 온도(TT: Temperature Transmitter)
• 레벨(LT: Level Transmitter)
AI가 중요한 이유는 플랜트 운영의 모든 모니터링 데이터가 이 신호를 통해 들어오기 때문입니다.
AI 신호가 불안정하면 잘못된 공정 판단으로 이어질 수 있어 케이블 접속, 접지, 노이즈 관리가 매우 중요합니다.
AO (Analog Output) – 아날로그 출력 신호
AO는 제어 시스템이 현장 장치로 연속 값을 보내는 신호로 주로 밸브나 인버터의 동작을 제어할 때 사용됩니다. 마찬가지로 4–20 mA가 대표적입니다.
AO 신호 예시
• 제어밸브 개도(0~100% Opening)
• 인버터 속도 제어(Hz 또는 %)
• 댐퍼 위치 제어
AO 신호의 품질은 공정 제어의 정밀도와 직결됩니다.
PID 제어기에서 나온 결과값을 현장 장치가 정확히 따라야 안정적인 공정 운전이 가능합니다.
DI (Digital Input) – 디지털 입력 신호
DI는 현장에서 들어오는 ON/OFF 신호를 제어 시스템이 받아들이는 형태입니다. 0 또는 1의 단순 신호지만 플랜트 안전과 인터록에서 가장 중요한 역할을 합니다.
DI 신호 예시
• 모터 운전 상태(RUN/STOP)
• 리미트 스위치(OPEN/CLOSE 확인)
• 압력 스위치 동작 여부
• 비상 정지 버튼(ESD Push Button)
특히 ESD, SIS와 같은 안전 계장 시스템에서는 DI 신호가 잘못 해석되면 플랜트 전체 트립으로 이어질 수 있어 수준 높은 신뢰성이 요구됩니다.
DO (Digital Output) – 디지털 출력 신호
DO는 제어 시스템이 현장 장치를 ON 또는 OFF 시키는 신호입니다. 주로 모터, 솔레노이드 밸브, 알람 장치 등에 사용됩니다.
DO 신호 예시
• 모터 기동/정지(Motor Start/Stop)
• 솔레노이드 밸브 개폐
• 경보등/부저 작동
• 인터록 제어 신호 전달
DO 신호는 ESD 로직, 순차 제어(Sequence Control), 배전반(MCC) 연동 등 다양한 시스템의 시작점이 되는 신호이기 때문에 설계 단계에서 I/O 타입을 정확히 구분하는 것이 필수입니다.

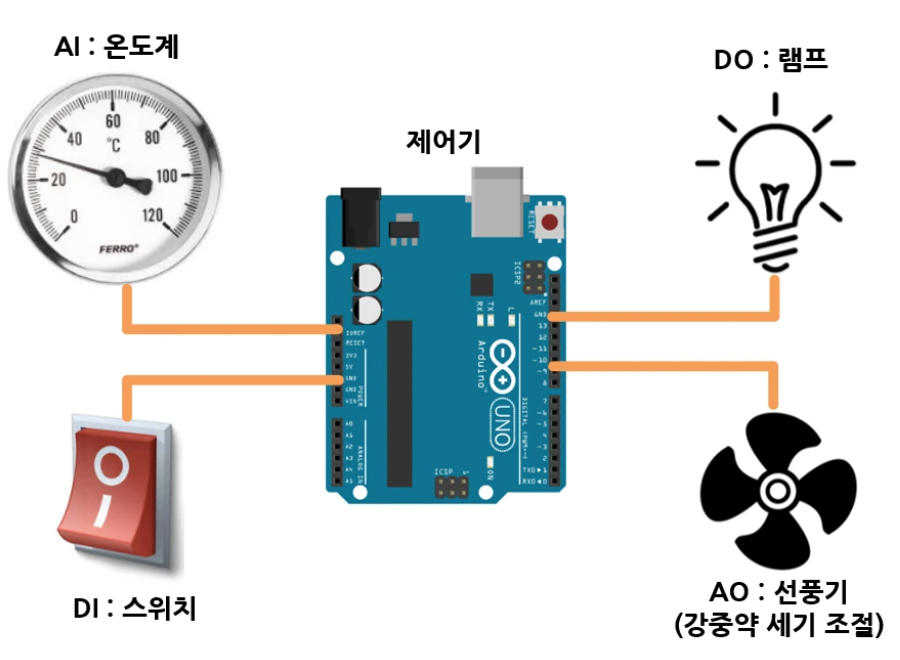

AI·AO·DI·DO를 구분하는 가장 확실한 방법
AI·AO·DI·DO는 명칭만 보면 헷갈릴 수 있지만 아래 기준으로 정리하면 빠르게 이해할 수 있습니다.
| 구분 | 의미 | 값 형태 | 대표적 사용 |
|---|---|---|---|
| AI | Analog Input | 연속값 | 센서 데이터 입력 |
| AO | Analog Output | 연속값 | 제어밸브·인버터 제어 |
| DI | Digital Input | ON/OFF | 상태 감지 |
| DO | Digital Output | ON/OFF | 장치 제어 |
입력(Input)은 “받는 것”, 출력(Output)은 “보내는 것”으로 구분하면 전체 구조가 훨씬 쉬워집니다.
플랜트 제어 설계에서 AI·AO·DI·DO가 중요한 이유
플랜트 프로젝트에서는 I/O 수량 산출, 제어 철학(Control Philosophy), 인터록(C&E 매트릭스), 케이블 스케줄, 루프다이어그램 등 대부분의 문서가 이 신호 타입을 기반으로 작성됩니다.
신호 타입이 잘못 지정되면
• 밸브가 작동하지 않거나
• 인터록이 동작하지 않거나
• 시운전이 지연되거나
• 공정 안전성이 심각하게 떨어지는 문제
로 이어질 수 있습니다.
따라서 신호 타입을 정확히 이해하는 것은 플랜트 엔지니어의 기본이자 중요한 실무 역량입니다.
결론
AI·AO·DI·DO는 플랜트 제어 시스템의 핵심 기반이며, 모든 설비와 제어 로직은 이 네 가지 신호 타입을 통해 연결됩니다.
설계를 검토하거나 계기를 선정하거나 시운전을 진행할 때 신호 타입을 정확하게 이해하고 활용한다면 플랜트 운전의 안정성과 효율성을 크게 높일 수 있습니다.
