플랜트 방폭지역에서 Intrinsic Safety 방식의 Solenoid Valve를 적용할 때, 설계 단계에서 간과되기 쉬운 부분이 바로 전력 소비와 케이블 거리입니다.
도면상으로는 문제가 없어 보이지만, 시운전이나 실제 운전 단계에서 Solenoid Valve가 동작하지 않는 상황을 경험하는 경우가 적지 않습니다.
저 역시 현장에서 IS Solenoid Valve가 정상적으로 개방되지 않아 Low Power Consumption 타입으로 교체한 경험이 있으며, 그 원인은 설계 초기 단계에서의 전압 강하 검토 부족이었습니다.
Intrinsic Safety Solenoid Valve의 특성과 설계 전제
Intrinsic Safety는 전기적 에너지를 점화 한계 이하로 제한하는 방폭 방식입니다.
이 때문에 IS Solenoid Valve는 다음과 같은 특성을 가집니다.
- 허용 전압과 전류 여유가 매우 제한적임
- Barrier 또는 Isolator를 반드시 경유함
- 케이블 저항 및 거리 영향이 큼
- Power Consumption이 작은 모델 위주로 설계됨
즉, 일반 지역에서 사용하던 Solenoid Valve를 동일한 개념으로 적용하면 문제가 발생할 수밖에 없습니다.
제어실에서 Solenoid Valve까지의 거리 산정이 중요한 이유
IS Solenoid Valve는 대부분 Control Room → DCS 또는 PLC Output → IS Barrier → Field Solenoid Valve 구조로 구성됩니다.
이 구조에서 제어실과 방폭지역 사이의 거리가 길어질수록 다음 문제가 발생합니다.
- 케이블 저항 증가
- Barrier 출력 전압 감소
- Field 단자에서의 실제 인가 전압 부족
플랜트 현장에서는 300m 이상 거리도 흔하며, 이 경우 Voltage Drop 계산 없이 선정된 Solenoid Valve는 동작 실패 가능성이 매우 높아집니다.
현장에서 실제로 겪었던 Solenoid Valve 동작 불량 사례
시운전 단계에서 Solenoid Valve가 Open 명령을 받아도 간헐적으로 동작하지 않는 문제가 발생했습니다.
신호는 정상적으로 출력되었고, DCS 및 IS Barrier 상태도 이상이 없었습니다.
현장 점검 결과,
- Control Room에서 Solenoid Valve까지의 거리 약 400m
- IS Barrier 출력 전압은 사양상 정상
- 그러나 Solenoid Coil 단자에서 측정된 전압은 Minimum Operating Voltage 이하
결국 원인은 Solenoid Valve의 Power Consumption 대비 전압 여유 부족이었습니다.

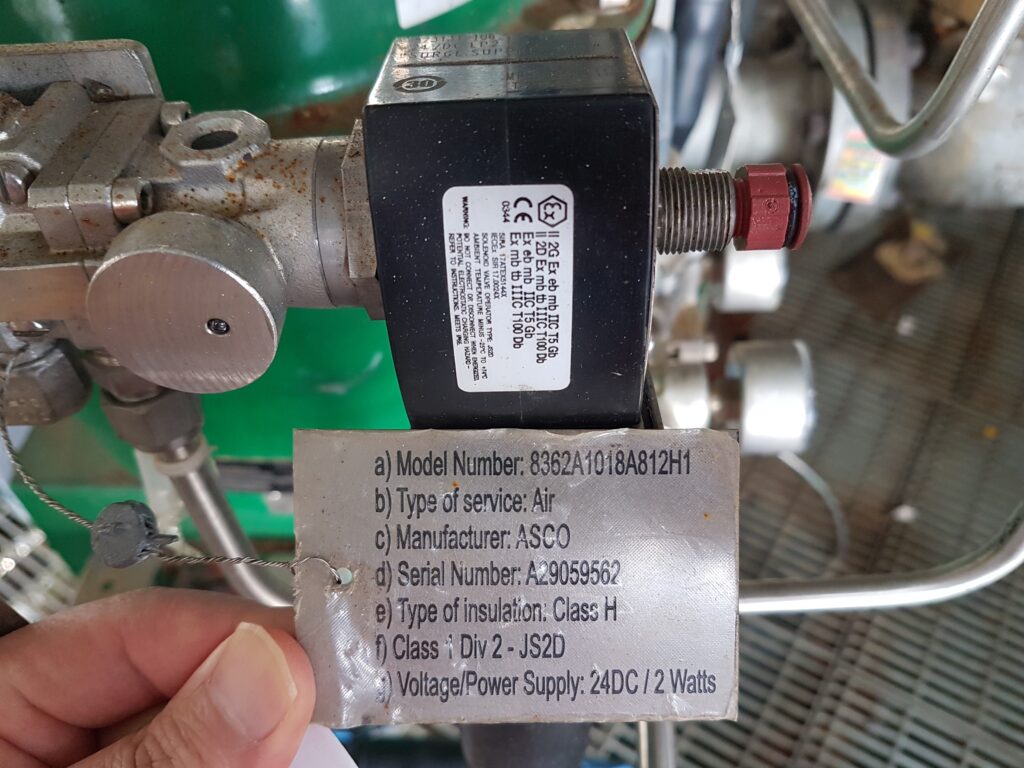

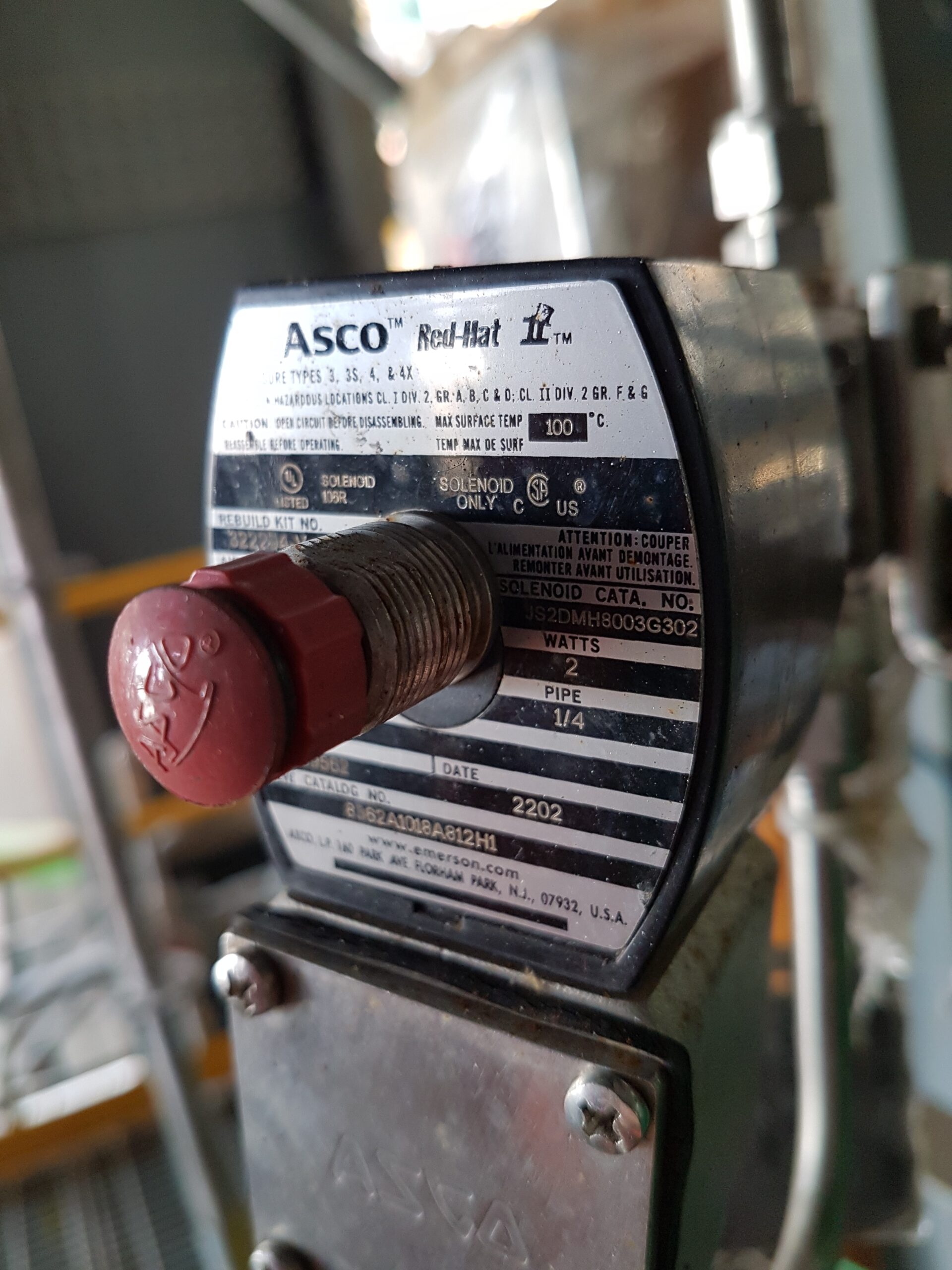

해결 방법은 기존 밸브를 제거하고 Low Power Consumption용 IS Solenoid Valve로 교체하는 것이었고, 교체 후에는 문제없이 안정적으로 동작했습니다.
이 경험 이후, 설계 단계에서의 전력 소비 검토가 얼마나 중요한지 다시 한 번 체감하게 되었습니다.
Power Consumption과 Voltage Drop은 반드시 함께 검토해야 한다
IS Solenoid Valve 선정 시 다음 항목은 반드시 동시에 검토해야 합니다.
- Solenoid Valve Coil 정격 전압
- Solenoid Valve Power Consumption
- IS Barrier Output Voltage 및 Max Current
- 케이블 규격과 단위 길이당 저항
- 실제 Routing 기준 왕복 거리
- Field 단자에서의 실효 전압
특히 Vendor Datasheet에 명시된 Minimum Operating Voltage 충족 여부가 핵심이며, 단순히 24V DC 사양이라는 이유만으로는 안전하지 않습니다.
설계 단계에서 반드시 체크해야 할 핵심 포인트
Intrinsic Safety Solenoid Valve 설계 시 다음 사항을 사전에 검토하면 현장 문제를 크게 줄일 수 있습니다.
- Control Room부터 Field까지 실제 케이블 거리 산정
- IS Barrier 출력 전압 여유 확인
- Voltage Drop 계산 결과 반영
- 필요 시 Low Power Consumption Solenoid Valve 우선 검토
- 설계 단계에서 Vendor와 Coil 사양 사전 협의
설계에서 한 번의 계산은, 현장에서의 반복적인 Trouble Shooting과 장비 교체를 막아줍니다.
마무리 정리
Intrinsic Safety Solenoid Valve는 단순한 기기 선정이 아니라 전기적 에너지 관리 설계의 결과물입니다.
저의 현장 경험처럼, 설계 단계에서 Power Consumption과 Voltage Drop을 충분히 고려하지 않으면 결국 현장에서 장비 교체라는 비용과 시간이 추가로 발생하게 됩니다.
방폭지역 제어 설계에서는 언제나 거리, 전압, 소비전력을 함께 검토하는 습관이 필요합니다.
