플랜트 제어 설계에서 DCS 네트워크를 구성할 때, DCS Network Switch와 현장 Analyzer에 연결된 F.O Converter의 통신 속도(100Mbps 또는 1000Mbps)를 일치시키는 문제는 설계 단계에서 자주 간과되지만, 실제 현장에서는 TCP/IP 통신 안정성에 직접적인 영향을 미치는 핵심 요소입니다.
특히 Analyzer는 실시간 데이터 신뢰성이 중요한 장비이기 때문에, 네트워크 속도 불일치는 시운전 단계에서 치명적인 문제로 이어질 수 있습니다.
DCS와 Analyzer 네트워크 구성의 기본 구조

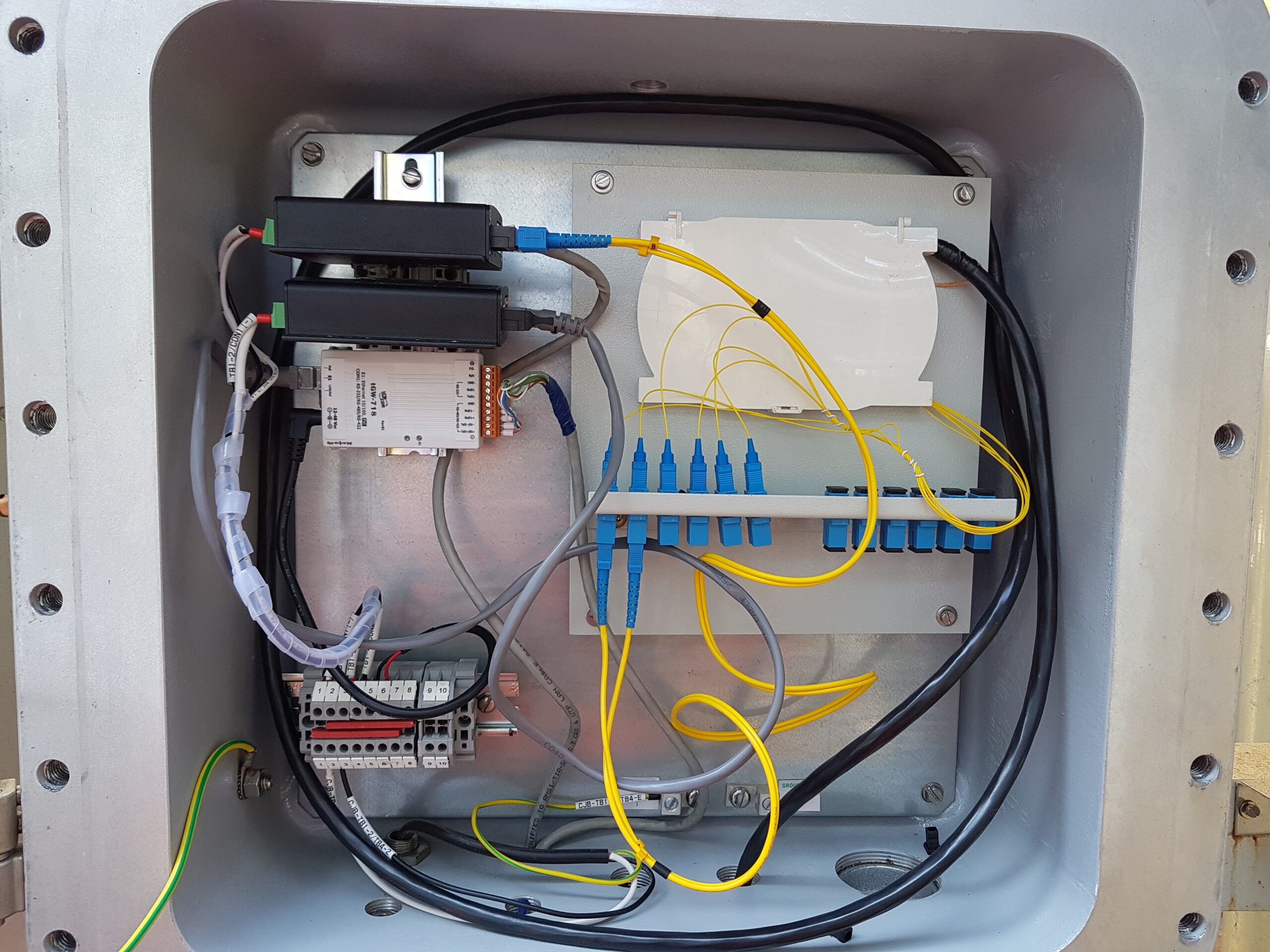

플랜트 현장의 Analyzer는 Analyzer Shelter 또는 Field Local Panel에 설치되며, 중앙 제어실의 DCS와는 TCP/IP 기반 Ethernet 통신으로 연동됩니다.

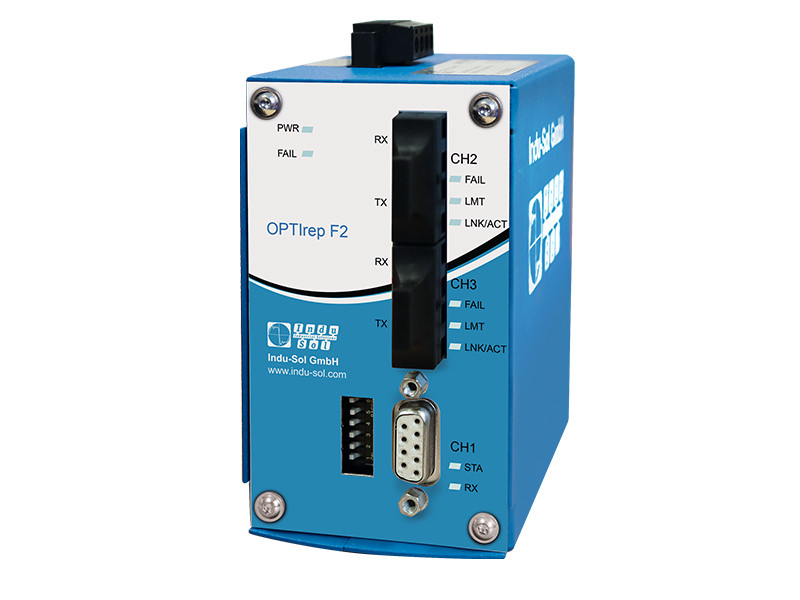

거리 문제와 노이즈 환경을 고려해 Fiber Optic 케이블이 사용되고, 이 과정에서 Analyzer 측에는 F.O Converter가 설치되는 구성이 일반적입니다.
이 구조에서 통신 품질을 좌우하는 핵심 요소는 다음 두 가지입니다.
- DCS Network Switch의 포트 속도 기준
- Analyzer에 연결된 F.O Converter의 Ethernet 포트 속도
이 두 속도가 설계 단계에서 명확히 정의되지 않으면, 현장에서 예상치 못한 통신 문제가 발생할 가능성이 커집니다.
Analyzer 통신에서 속도 불일치가 더 문제가 되는 이유
Analyzer는 단순 상태 신호만 전달하는 장비가 아니라,
공정 농도 데이터, 진단 정보, 상태 알람 등을 지속적으로 DCS로 전송합니다.
이 때문에 네트워크 속도가 맞지 않을 경우 다음과 같은 문제가 발생할 수 있습니다.
- DCS 화면에서 Analyzer 통신이 간헐적으로 끊김
- 데이터 Update 지연 또는 값이 멈춘 것처럼 보이는 현상
- Analyzer는 정상인데 DCS에서는 Fault로 인식
- 시운전 중 원인 파악에 불필요한 시간 소모
특히 Link 상태는 정상으로 보이지만 실제 TCP/IP 세션이 불안정한 경우, 현장에서는 가장 해결이 어려운 문제 중 하나가 됩니다.
실제 현장 경험 – Analyzer F.O Converter 교체 사례
제가 직접 경험했던 사례는 현장 Analyzer에 연결된 F.O Converter에서 발생했습니다.
설계 당시 DCS Network Switch는 1000 Mbps 기준으로 구성되어 있었지만, Analyzer 측에 설치된 F.O Converter는 100 Mbps만 지원하는 모델이었습니다.
시운전 단계에서 Analyzer 통신이 안정적으로 유지되지 않았고,
케이블 점검, Analyzer 설정 확인, DCS 설정 검토를 반복했음에도 문제가 해결되지 않았습니다.
원인을 추적한 결과 다음과 같은 상태였습니다.
- DCS Network Switch: 1000 Mbps 고정
- Analyzer F.O Converter: 100 Mbps 지원

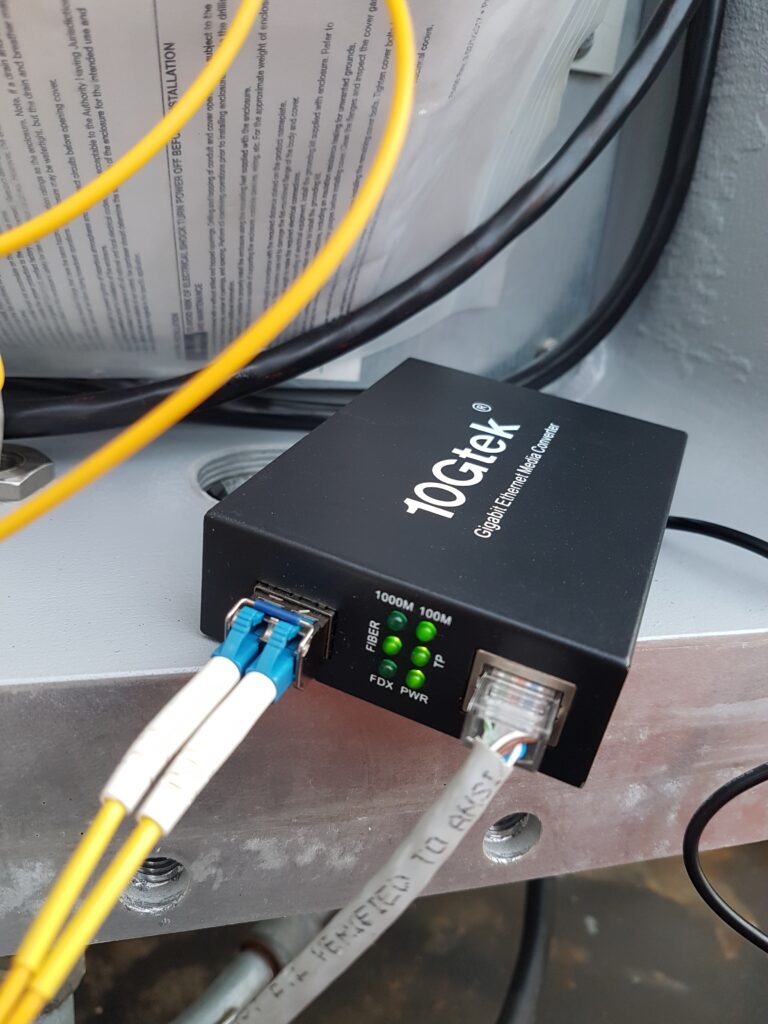

결국 Analyzer에 연결된 F.O Converter를 1000 Mbps 지원 모델로 재구매하여 교체했고,
DCS Network Switch와 속도를 동일하게 맞춘 이후에야 TCP/IP 통신이 안정적으로 정상 동작했습니다.
설계 단계에서 Analyzer 네트워크 속도를 명확히 맞추지 않았던 부분이,
현장에서는 그대로 추가 비용과 일정 지연으로 이어진 사례였습니다.
설계 단계에서 반드시 확인해야 할 체크 포인트
DCS와 Analyzer 네트워크를 설계할 때는 다음 사항을 반드시 명확히 정의하는 것이 좋습니다.
- DCS Network Switch 포트의 기준 속도 설정
- Analyzer 연결 F.O Converter의 Ethernet 속도 및 Duplex 방식
- Analyzer Vendor 네트워크 요구사항 사전 확인
- Auto-Negotiation 사용 여부 또는 Speed 고정 기준 통일
특히 Analyzer는 Vendor별로 네트워크 민감도가 다르기 때문에,
설계 단계에서 속도 기준을 애매하게 두는 것은 향후 문제 발생 가능성을 높이는 선택이 됩니다.
Analyzer 통신 경험을 통해 얻은 설계 교훈
DCS Network Switch와 현장 Analyzer F.O Converter의 속도 매칭은 단순한 네트워크 설정 문제가 아닙니다.
이는 Analyzer 데이터 신뢰성, 시운전 일정, 그리고 프로젝트 완성도에 직접적인 영향을 미치는 요소입니다.
설계 단계에서 Analyzer 네트워크 속도를 명확히 정의하고 DCS 기준과 동일하게 맞춰두는 것만으로도,
현장에서 발생할 수 있는 불필요한 문제를 상당 부분 줄일 수 있습니다.
플랜트 제어 설계에서는 결국, 현장에서 실제로 문제가 발생하지 않는 기준을 얼마나 설계에 담아냈는지가 설계 품질을 결정한다는 점을 다시 한 번 느끼게 됩니다.
