플랜트 계측 설계와 시공에서 Pressure Gauge는 가장 기본적이면서도 현장 신뢰성을 좌우하는 계기입니다.
특히 Steam 라인이나 고온 유체가 흐르는 공정에서는 Pressure Gauge 보호를 위해 Syphon Tube 설치 여부가 매우 중요합니다.
저 역시 여러 프로젝트를 진행하면서, Syphon Tube를 단순 부속품이 아닌 설계 단계에서 반드시 고려해야 할 요소로 인식하게 되었습니다.
이번 글에서는 Pressure Gauge에 Syphon Tube를 설치하는 이유와 함께, Hook-Up Drawing에 이를 정확히 반영했던 실제 경험을 정리합니다.
Pressure Gauge와 Syphon Tube의 기본 역할
Pressure Gauge는 공정 내 압력을 현장에서 직접 확인하기 위한 계기입니다.
하지만 Steam, Hot Oil, 고온 가스 라인과 같이 유체 온도가 높은 경우, 압력이 직접 전달되면 내부 Bourdon Tube가 열에 의해 손상될 수 있습니다.

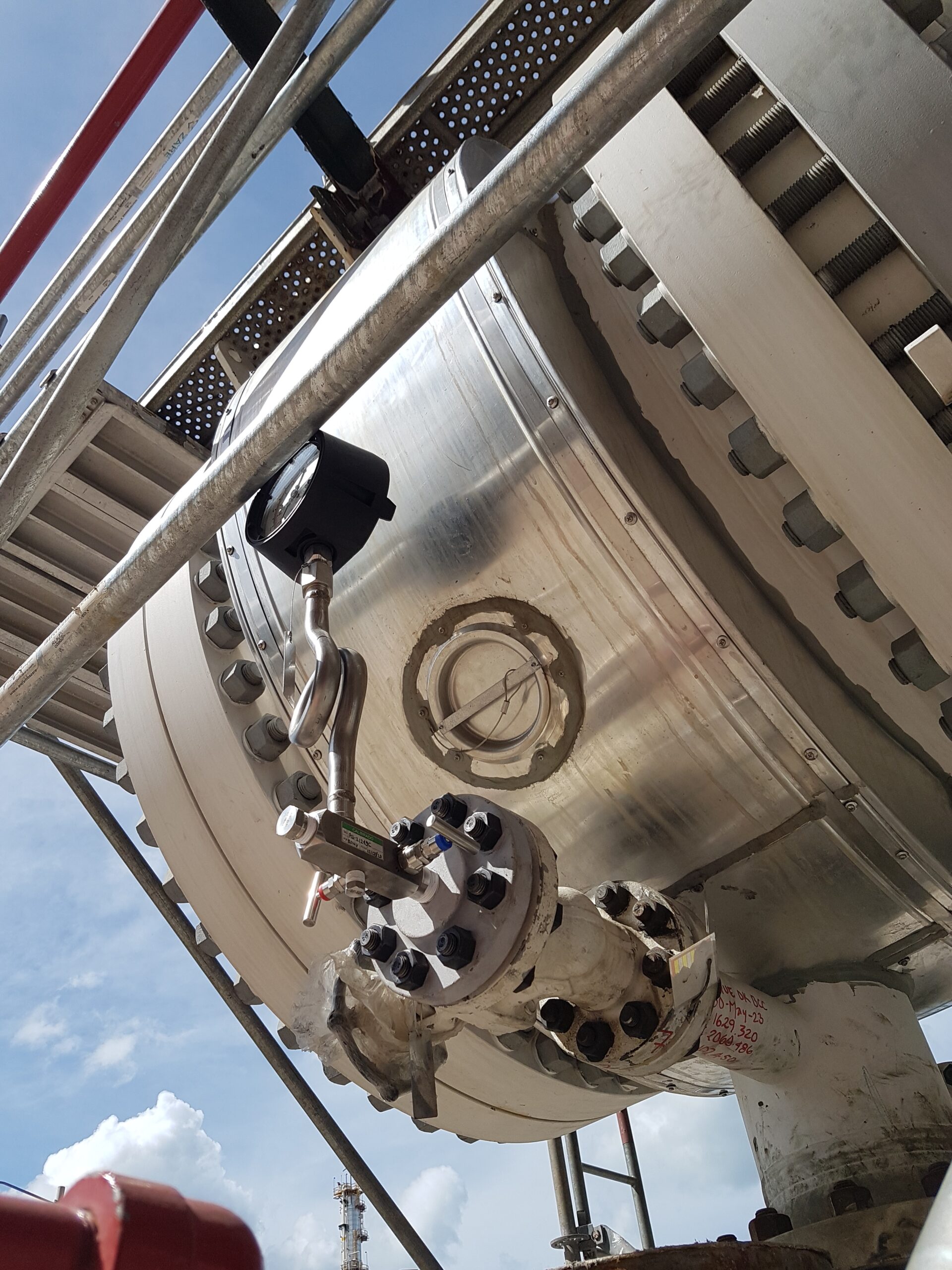

이때 사용되는 것이 Syphon Tube입니다.
Syphon Tube는 내부에 응축된 유체를 유지함으로써 압력은 전달하되 온도는 낮춰주는 완충 역할을 수행합니다.
결과적으로 Pressure Gauge의 수명을 연장하고, 장기적으로 계기의 신뢰도를 유지하는 핵심 부품이라 할 수 있습니다.
Syphon Tube 설치가 필요한 대표적인 공정 조건
현장 기준으로 보면 다음과 같은 경우에는 Syphon Tube 적용이 거의 필수에 가깝습니다.
고온 Steam 라인
Hot Oil 또는 고온 유체 배관
Pressure Gauge의 반복 교체 이력이 있는 위치
압력은 낮지만 온도가 높은 공정
이러한 조건을 충분히 검토하지 않고 Gauge만 설치할 경우, 초기 시운전은 문제가 없더라도 단기간 내 Dial 변색, 지시 오차, 내부 파손이 발생하는 경우를 자주 경험하게 됩니다.
Hook-Up Drawing에 Syphon Tube를 명확히 반영한 경험
개인적으로 가장 중요하다고 느꼈던 부분은 Syphon Tube를 Hook-Up Drawing에 명확히 반영하는 것이었습니다.
현장에서 “있으면 좋다” 수준으로 판단하면 시공 단계에서 누락되는 경우가 많기 때문입니다.
제가 경험한 프로젝트에서는 아래와 같은 기준으로 Drawing을 작성했습니다.
Pressure Gauge와 Syphon Tube를 하나의 조합으로 명확히 표현
Syphon Tube 형상과 설치 방향을 도면에 명시
Steam Service라는 점을 주석으로 분명히 표기
이렇게 Hook-Up Drawing에 명확히 반영하니, 시공팀과의 커뮤니케이션 오류가 줄었고, 시운전 이후 추가 보완 작업도 거의 발생하지 않았습니다.
Pressure Gauge Dial 방향, 생각보다 중요한 포인트
또 하나 현장에서 크게 체감했던 부분은 Pressure Gauge Dial이 정면에서 잘 보이도록 설치하는 것입니다.
Syphon Tube를 설치하다 보면, 공간 제약이나 배관 방향 때문에 Gauge가 비스듬히 설치되는 경우가 종종 발생합니다.
하지만 실제 운전 단계에서는 작업자가 정면에서 압력을 확인해야 하는 경우가 대부분입니다.
제가 경험한 현장에서는 다음 사항을 기준으로 설치 방향을 조정했습니다.
작업자 동선 기준으로 Dial 정면 확보
배관 방향보다 가독성을 우선 고려
필요 시 Elbow 추가 적용
이 작은 차이 하나가 운전 편의성과 안전성에 상당한 영향을 준다는 것을 현장에서 분명히 느꼈습니다.
Syphon Tube 설치 시 함께 고려해야 할 설계 포인트
Syphon Tube 적용 시 단순히 설치 유무만 보는 것은 부족합니다.
다음과 같은 사항을 함께 검토해야 실제 효과를 얻을 수 있습니다.
재질 선정
Steam Service의 경우 Carbon Steel 또는 Stainless Steel 적용
연결 방식
Thread 타입과 Flange 타입을 공정 조건에 맞게 선정
Drain 가능성
응축수가 자연스럽게 유지 또는 배출될 수 있는 형상 고려
이러한 요소들이 함께 반영될 때, Pressure Gauge와 Syphon Tube 조합의 장점이 극대화됩니다.
마무리 정리
Pressure Gauge에 Syphon Tube를 설치하는 것은 단순한 보호 목적을 넘어, 설계 완성도를 높이는 핵심 요소라고 생각합니다.
특히 Hook-Up Drawing 단계에서 이를 명확히 반영하고, Dial 가독성까지 고려한 설치는 현장 신뢰도를 크게 높여줍니다.
실제 경험상 이러한 기본적인 부분을 놓치지 않았을 때, 시운전 이후 추가 문제 발생이 현저히 줄어들었습니다.
Pressure Gauge 설치를 계획하고 계시다면, Syphon Tube 적용과 설치 방향을 설계 초기부터 함께 검토하시길 권장드립니다.
